Revue Technique Automobile Volkswagen Golf 5: Cuvelage de siège baquet : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Carrosserie - Travaux de montage à l`intérieur / Châssis siège / Sièges avant / Cuvelage de siège baquet : dépose et repose

  Nota
La dépose et la repose sont décrites pour le côté gauche du véhicule. La dépose et la repose pour le côté droit s'effectuent de façon analogue.


Dépose

-  Monter le support de réparation pour sièges -VAS 6136- sur le support de moteur et de boîte -VAS 6095-.
-  Déposer le siège avant → Chapitre.
-  Fixer le siège sur le support de réparation pour sièges -VAS 6136-.
-  Déposer le revêtement du siège baquet gauche → Chapitre.
-  Déposer le boîtier de verrouillage avant :
Véhicules 2 portes → Chapitre
Véhicules 4 portes → Chapitre
-  Déposer le dossier de siège baquet avant → Chapitre.
-  Déposer la garniture et le rembourrage d'assise de siège baquet avant → Chapitre.

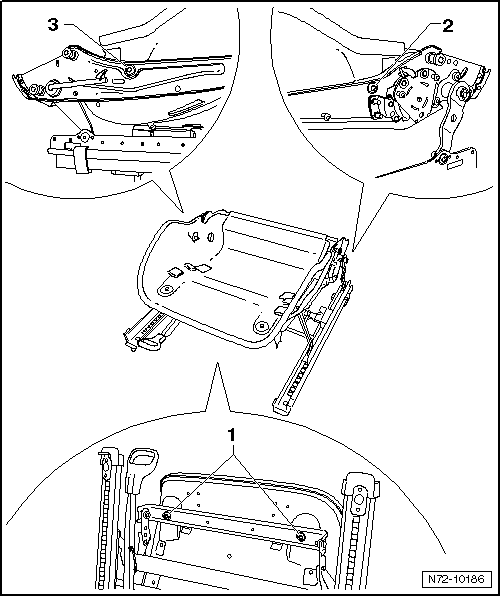

-  Dévisser les deux vis -1- (24 Nm) situées à l'avant.
-  Dévisser la vis -2- (24 Nm) située à gauche à l'arrière de l'armature de siège.
-  Dévisser la vis -3- (24 Nm) située à droite à l'arrière de l'armature de siège.
  Nota
Les vis -1- à -3- sont microencapsulées et doivent être remplacées après chaque desserrage.
Avant de mettre en place les vis neuves, nettoyer les taraudages des écrous correspondants.

Repose

Repose

-  La repose s'effectue dans l'ordre inverse de la dépose.
