Revue Technique Automobile Volkswagen Golf 5: Point d'aide au démarrage avec condensateur d'antiparasitage -C24- : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Equipement électrique / Alimentation courant démarreur - GRA / Point d'aide au démarrage avec condensateur d'antiparasitage -C24 / Point d'aide au démarrage avec condensateur d'antiparasitage -C24- : dépose et repose

Outillage spécial, contrôleurs, appareils de mesure et matériel nécessaires

Clé dynamométrique -V.A.G 1331-
Dépose :
Couper le contact d'allumage et mettre tous les consommateurs électriques hors circuit.
Déconnecter la batterie → Chapitre.

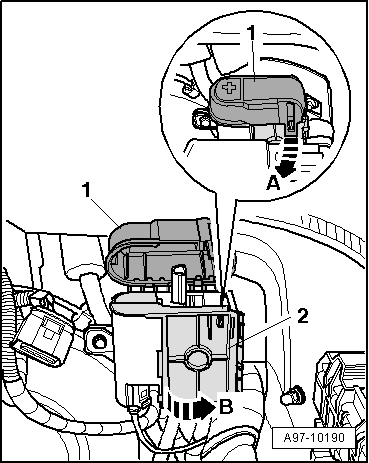

Déverrouiller l'agrafe de retenue -flèche A-, puis ouvrir le cache -1- au-dessus de la borne positive.
Déverrouiller le cache -2- au-dessus des câbles électriques en procédant dans le sens de la -flèche B-.

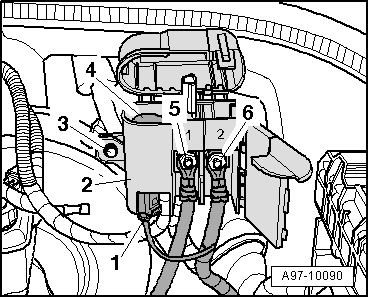

Dévisser les écrous de fixation -5- et -6- sur les câbles positifs.
Débrancher le connecteur électrique -1- sur le condensateur d'antiparasitage -4-.
Dévisser la vis -3-, puis retirer du support la borne positive -2- avec le condensateur d'antiparasitage.
Repose :
La repose s'effectue dans l'ordre inverse de la dépose.
Serrer tous les vissages au couple prescrit → Chapitre.
Dans le cas des batteries avec dispositif de dégazage central, brancher le flexible de dégazage sur la batterie.
Reconnecter la batterie → Chapitre.
Prudence !   Prudence !
Le flexible de dégazage central de la batterie ne doit pas être coudé, obturé ni endommagé. Les gaz de batterie sont nocifs et explosifs. Disposer le flexible soigneusement et veiller à ce que le dégazage de la batterie puisse s'effectuer librement et non à l'intérieur du véhicule.


Point d'aide au démarrage : couples de serrage

Assemblages vissés   Couples de serrage
Point d'aide au démarrage avec condensateur d'antiparasitage -C24- sur carrosserie M6  9 Nm
Câbles sur connexion de dérivation pour borne 30 -TV2- M8 15 Nm
