  Nota
Sont décrites uniquement la dépose et la repose du boîtier. La dépose et la repose du barillet s'effectuent de façon analogue.
Dépose

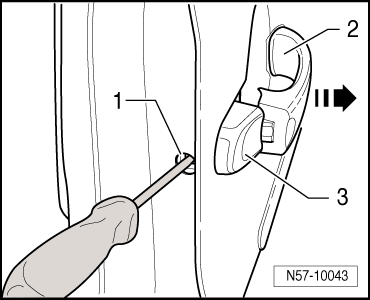

-  Retirer le cache de la vis -1- en faisant levier.
-  Tirer la poignée de porte -2- dans le sens de la -flèche- et dévisser la vis -1- à l'aide du tournevis pour empreinte Torx -T 10072- jusqu'à ce que le boîtier -3- puisse être retiré.


Repose

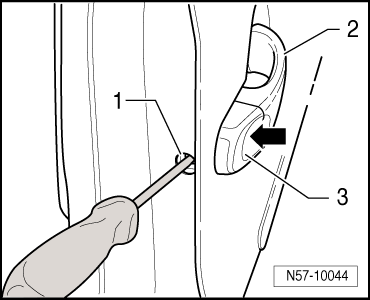

-  Insérer le boîtier -3- de telle façon qu'il forme un angle droit -flèche- dans l'étrier de fixation de la poignée de porte.
La poignée de porte -2- ne doit alors que toucher légèrement la tôle de porte.
-  Visser maintenant la vis -1- dans l'étrier de fixation à l'aide du tournevis pour empreinte Torx -T 10072-.
La poignée de porte -2- s'encliquette de nouveau dans le boîtier -3- en émettant un clic clairement audible.
  Nota
Pendant le montage, le boîtier doit être plaqué contre la tôle de porte. La poignée de porte ne touche alors que légèrement la tôle de porte.
La suite de la repose s'effectue de façon analogue, dans l'ordre inverse de la dépose.
Ensuite, effectuer impérativement un contrôle de fonctionnement porte ouverte, car la porte ne peut pas être ouverte si le câble Bowden n'a pas été réglé et clipsé correctement.
