Revue Technique Automobile Volkswagen Golf 5: Servomoteur de volet d'air frais, de recyclage d'air et de pression dynamique -V425- : dépose et repose (véhicules à partir de la semaine 18/07)

Revue Technique Automobile Volkswagen Golf 5 / Chauffage, climatiseur / Climatiseur / Climatiseur à régulation automatique " Climatronic " / Servomoteur de volet d'air frais, de recyclage d'air et de pression dynamique -V425- : dépose et repose (véhicules à partir de la semaine 18/07)

Outillage spécial, contrôleurs, appareils de mesure et matériel nécessaires
Lecteur de diagnostic
  Nota
À partir de la semaine 45/2013, les servomoteurs sont modifiés. Tenir compte des remarques comprises dans le → Chapitre "Indications relatives aux servomoteurs" et → Catalogue électronique de pièces de rechange.
À partir de la semaine 45/2013, le coloris-repère de l'élément de liaison sur le servomoteur est supprimé pour les éléments de liaison montés départ usine ou livrés en tant que pièces de rechange. Les éléments de liaison ne sont également plus prémontés sur les servomoteurs livrés comme pièces de rechange.
Les servomoteurs et les éléments de liaison correspondants sont différents. Ces différences sont parfois si minimes qu'on ne peut pas toujours les distinguer au premier abord. Le montage d'un servomoteur ou d'un élément de liaison autre que la version prévue conduit généralement à la survenue de problèmes lors du réglage de base qui s'ensuit.
Dépose
-  Déposer la boîte à gants → Carrosserie - Travaux de montage à l'intérieur; Groupe de rép.68.

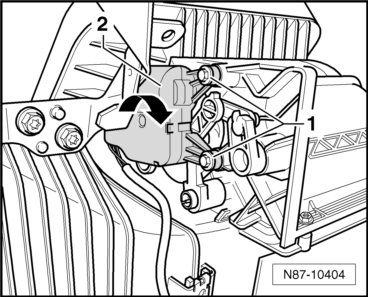

-  Dévisser les vis -1- (1,4 Nm).
-  Tourner le servomoteur de volet d'air frais, de recyclage d'air et de pression dynamique -V425--2- d'environ  15 dans le -sens de la flèche- et le retirer du boîtier d'entrée d'air.

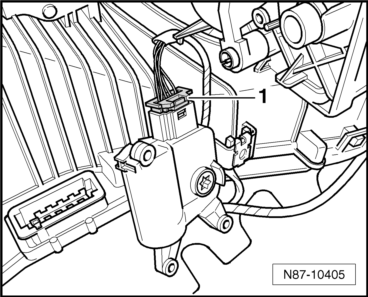

-  Débrancher la fiche -1- du servomoteur de volet d'air frais, de recyclage d'air et de pression dynamique -V425-.
  Nota
Il ne faut pas modifier la position du volet de pression dynamique.
Repose
-  Tenir compte des directives → Chapitre.
  Nota
Dysfonctionnement du chauffage ou du climatiseur en raison d'un montage erroné des servomoteurs ou des éléments de liaison.
Repérer les connecteurs des servomoteurs.
Poser des éléments de liaison adéquats sur les servomoteurs.
Pour la repose, procéder dans l'ordre inverse de la dépose en tenant compte de ce qui suit :

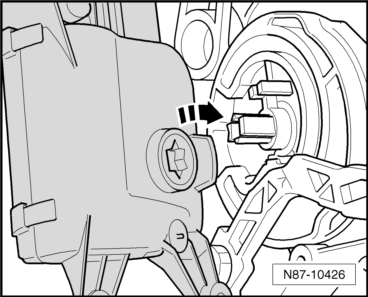

Le servomoteur de volet d'air frais, de recyclage d'air et de pression dynamique -V425- ne s'engage que dans une seule position sur la came sectorielle.
  Nota
Après la repose, il faut contrôler le fonctionnement du volet d'air comprimé/de recyclage d'air.
Initialiser la fonction " Réglage de base " avec le système de diagnostic embarqué, de métrologie et d'information -VAS 5051- (ou modèle successeur), → Chapitre.
