Revue Technique Automobile Volkswagen Golf 5: Poignée et serrure de porte : vue d'ensemble du montage

Revue Technique Automobile Volkswagen Golf 5 / Carrosserie - Travaux de montage à l`extérieur / Porte AV, verrouillage central / Porte avant / Poignée et serrure de porte : vue d'ensemble du montage

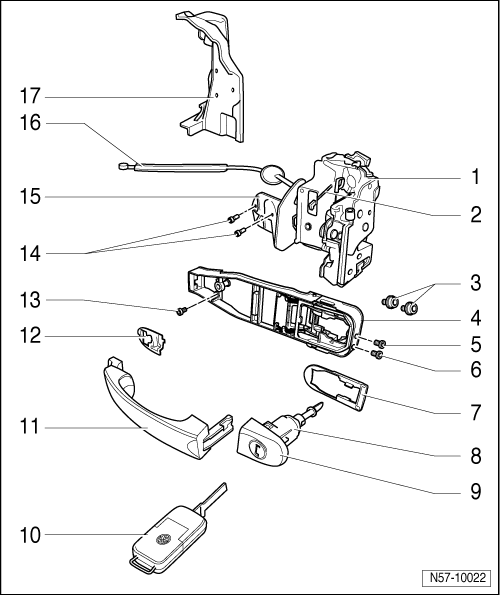

  Nota
La figure représente le côté gauche. La procédure s'effectue de façon analogue du côté droit.

1 -  Serrure de porte
Dépose et repose → Chapitre
2 -  Câble
Pour déverrouiller la serrure à partir de la poignée extérieure de porte.
3 -  Vis
Pour fixer la serrure sur la porte.
18 Nm
Au nombre de deux
4 -  Étrier de fixation
Dépose et repose → Chapitre
5 -  Vis
Pour le barillet
6 -  Vis de sûreté
N'existe pas sur tous les modèles.
Cette vis est une sécurité supplémentaire pour l'étrier de fixation.
7 -  Embase
8 -  Boîtier de barillet
Côté conducteur uniquement
Côté passager avant, seul un boîtier est monté.
Dépose et repose → Chapitre
9 -  Capuchon
Pour le boîtier de barillet.
Fixé au boîtier du barillet par trois ergots de fixation.
10 -  Clé
Remplacement de la pile → Chapitre
Adapter les nouvelles clés ou les clés supplémentaires à la radiocommande et à l'antidémarrage → Chapitre.
11 -  Poignée de porte avec embase
Dépose et repose → Chapitre
12 -  Embase
Fait partie intégrante de la poignée de porte.
13 -  Vis Torx
Clé à douille -T 10072-
14 -  Rivet expansible
N'est pas monté sur la Golf.
15 -  Équerre de maintien
N'est pas montée sur la Golf.
16 -  Câble
Pour déverrouiller la serrure à partir de la poignée intérieure de porte.
17 -  Cache
N'est pas compris dans l'ensemble de livraison de la serrure de porte.
Fixé sur la serrure de porte par trois ergots de fixation.
