Revue Technique Automobile Volkswagen Golf 5: Biellette de direction : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Trains roulant, essieux, direction / Suspension AR, arbre de pont / Berceau, bras transversal, biellette de direction : vue d'ensemble du montage (traction avant) / Biellette de direction : dépose et repose

Outillage spécial, contrôleurs, appareils de mesure et matériel nécessaires

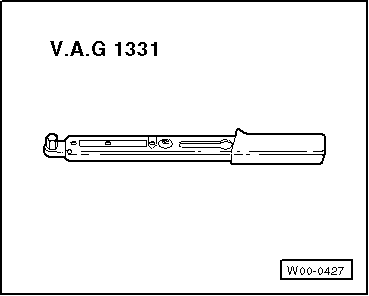

Clé dynamométrique -V.A.G 1331-

Clé dynamométrique -V.A.G 1332-
Dépose
-  Déposer la roue.
-  Déposer le ressort hélicoïdal → .

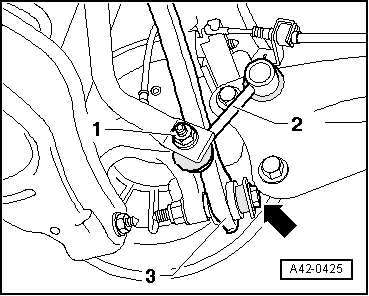

-  Dévisser l'écrou -1- et dégager la biellette -2- de la barre stabilisatrice.
-  Dévisser la vis -flèche- de la biellette de direction -3-.

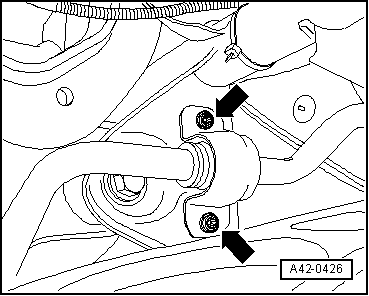

-  Dévisser les vis -flèches- du collier de barre stabilisatrice.

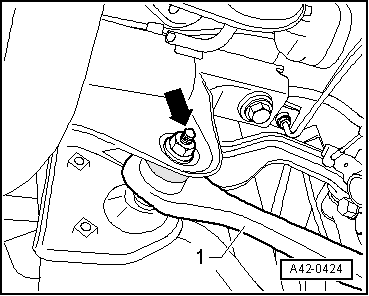

-  Dévisser l'écrou -flèche- et retirer la vis par l'arrière.
-  Retirer la biellette de direction.
Repose
-  Mettre en place la biellette de direction sur le véhicule et serrer les vis à la main.
  Nota
Tenir compte des différentes versions de biellettes de direction : ouvertes par le bas ou fermées dans le sens de la marche.
Les vis de la biellette de direction ne peuvent être vissées que lorsque la cote " a " est atteinte → fig. !

-  Visser la biellette de direction sur le berceau et serrer l'écrou neuf.

-  Revisser les vis -flèches- du collier de barre stabilisatrice.

-  Serrer la vis -flèche- de la biellette de direction -3-.
-  Mettre en place la biellette -2- dans la barre stabilisatrice et serrer l'écrou -1-.
-  Reposer le ressort hélicoïdal → .
-  Reposer la roue et la serrer → Chapitre.
-  Effectuer un contrôle de géométrie → Chapitre.

Couples de serrage
Composant Couple de serrage
Biellette de direction sur porte-fusée
Utiliser une vis et un écrou neufs.
Serrer l'assemblage vissé lorsque le véhicule se trouve en position de poids à vide.
130 Nm + 90
Biellette de direction sur berceau
Utiliser une vis et un écrou neufs.
90 Nm + 90
Barre stabilisatrice sur berceau
‎Utiliser des vis neuves.
Serrer l'assemblage vissé lorsque le véhicule se trouve en position de poids à vide.
25 Nm + 45
Barre stabilisatrice sur biellette de barre stabilisatrice
Utiliser un écrou neuf
45 Nm
