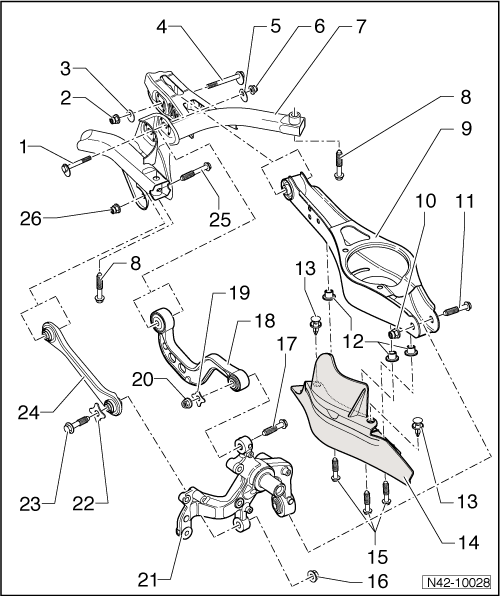

Revue Technique Automobile Volkswagen Golf 5: Berceau, bras transversal, biellette de direction : vue d'ensemble du montage (traction avant)

Revue Technique Automobile Volkswagen Golf 5 / Trains roulant, essieux, direction / Suspension AR, arbre de pont / Berceau, bras transversal, biellette de direction : vue d'ensemble du montage (traction avant)

1 -  Vis à excentrique
Pour le réglage du carrossage
Après le desserrage, effectuer un contrôle de géométrie → Chapitre
2 -  Écrou
M12 x 1,5
95 Nm
Autoserreur
Remplacer après chaque démontage
Toujours serrer les assemblages vissés en position de poids à vide :
   Golf → Chapitre
   Golf Plus, CrossGolf → Chapitre
3 -  Rondelle à excentrique
Alésage intérieur avec ergot
4 -  Vis à excentrique
Pour le réglage du parallélisme
Après le desserrage, effectuer un contrôle de géométrie → Chapitre
5 -  Rondelle à excentrique
Alésage intérieur avec ergot
6 -  Écrou
95 Nm
  Nota
Pour serrer l'écrou, régler la clé dynamométrique -V.A.G 1332- à 80 Nm.
Ce couple de serrage s'applique uniquement en liaison avec la clé à douille T10179.
M12 x 1,5
Autoserreur
Remplacer après chaque démontage
Toujours serrer les assemblages vissés en position de poids à vide :
   Golf → Chapitre
   Golf Plus, CrossGolf → Chapitre
7 -  Berceau
8 -  Vis
M12 x 1,5 x 90
90 Nm et serrage angulaire de 90
Remplacer après chaque démontage
9 -  Bras transversal inférieur
Déposer et reposer → Chapitre
10 -  Écrou
M12 x 1,5 x 75
90 Nm et serrage angulaire de 90
Autoserreur
Remplacer après chaque démontage
Toujours serrer les assemblages vissés en position de poids à vide :
   Golf → Chapitre
   Golf Plus, CrossGolf → Chapitre
11 -  Vis
Remplacer après chaque démontage
12 -  Rivet fileté
M6
13 -  Rivet expansible
14 -  Protection antigravillons
Appariement → Catalogue électronique de pièces de rechange " ETKA "
15 -  Vis
8 Nm
16 -  Écrou
M14 x 1,5
130 Nm et serrage angulaire de 90
Autoserreur
Remplacer après chaque démontage
Toujours serrer les assemblages vissés en position de poids à vide :
   Golf → Chapitre
   Golf Plus, CrossGolf → Chapitre
17 -  Vis
Remplacer après chaque démontage
Toujours serrer les assemblages vissés en position de poids à vide :
   Golf → Chapitre
   Golf Plus, CrossGolf → Chapitre
18 -  Bras transversal supérieur
Déposer et reposer → Chapitre
19 -  Rondelle
20 -  Écrou
M14 x 1,5
130 Nm et serrage angulaire de 90
Autoserreur
Remplacer après chaque démontage
Toujours serrer les assemblages vissés en position de poids à vide :
   Golf → Chapitre
   Golf Plus, CrossGolf → Chapitre
21 -  Porte-fusée
Déposer et reposer → Chapitre
22 -  Rondelle
23 -  Vis
Remplacer après chaque démontage
Toujours serrer les assemblages vissés en position de poids à vide :
   Golf → Chapitre
   Golf Plus, CrossGolf → Chapitre
24 -  Biellette de direction
Différentes versions
Fermée dans le sens de la marche (biellettes de direction droite et gauche différentes)
Ouverte par le bas (biellettes de direction droite et gauche identiques)
Un montage mixte est permis.
Appariement → Catalogue électronique de pièces de rechange " ETKA "
Déposer et reposer → Chapitre
25 -  Vis
Remplacer après chaque démontage
26 -  Écrou
M12 x 1,5
90 Nm et serrage angulaire de 90
Autoserreur
Remplacer après chaque démontage
Toujours serrer les assemblages vissés en position de poids à vide :
   Golf → Chapitre
   Golf Plus, CrossGolf → Chapitre
