Revue Technique Automobile Volkswagen Golf 5: Berceau : remise en état

Revue Technique Automobile Volkswagen Golf 5 / Trains roulant, essieux, direction / Suspension AR, arbre de pont / Berceau en aluminium et couple réducteur : vue d'ensemble du montage (transmission intégrale) / Berceau : remise en état

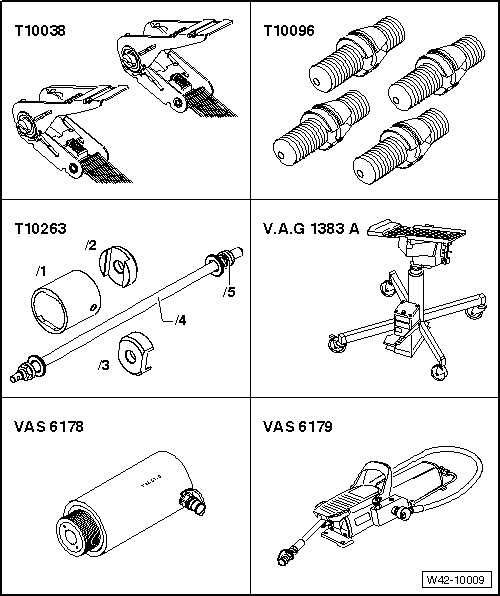

Outillage spécial, contrôleurs, appareils de mesure et matériel nécessaires
Vérin hydraulique -VAS 6178-
Élévateur pour moteur/BV -V.A.G 1383 A-
Dispositif de montage -T10263-
Sangle d'arrimage -T10038-
Pompe à commande au pied -VAS 6179-
Dispositif de fixation -T10096-


Extraction des patins métal-caoutchouc avant ou arrière
-  Déposer les roues arrière.
-  Déposer les ressorts hélicoïdaux → Chapitre.
-  Déposer le silencieux de détente et le silencieux de sortie → Groupe de rép.26.
-  Débrancher les connecteurs électriques entre l'essieu arrière et la carrosserie.
-  Déposer la barre stabilisatrice → Chapitre.
-  Déposer les biellettes de direction.
-  Déposer le support de conduite de frein des supports de l'ensemble moteur/boîte avant.

-  Arrimer maintenant le véhicule des deux côtés sur le pont élévateur à l'aide des sangles d'arrimage-T10038-.
ATTENTION !   ATTENTION !
Si le véhicule n'est pas arrimé, il risque de riper du pont élévateur.

-  Placer l'élévateur pour moteur et BV -V.A.G 1383 A- avec le support universel de boîte de vitesses -V.A.G 1359/2- sous le berceau et bloquer l'ensemble avec une sangle d'arrimage.

-  Dévisser une vis six pans -1- ou -2- des deux côtés.
  Nota
Par souci de clarté, seul le côté gauche du véhicule est représenté.

-  Immobiliser le berceau à l'aide de 2 arrêtoirs -T10096- et serrer à 20 Nm.
-  Abaisser le berceau de 10 cm à l'aide de l'élévateur pour moteur et BV -V.A.G 1383 A-.
-  Repérer la position de montage du patin métal-caoutchouc par rapport au berceau, par ex. au crayon-feutre.

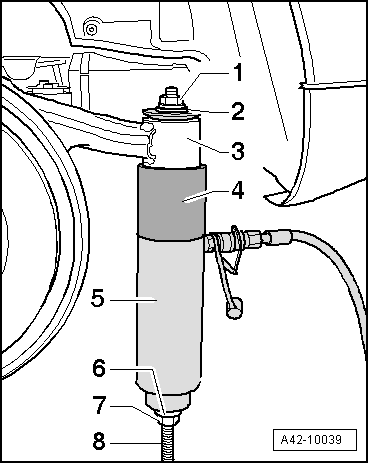

-  Positionner les outils spéciaux comme représenté sur la figure.
1 -  Écrou -T10263/5-
2 -  Rondelle, de commercialisation courante
3 -  Berceau
4 -  Tube -T10263/1-
5 -  Vérin hydraulique -VAS 6178-
6 -  Rondelle, de commercialisation courante
7 -  Écrou -T10263/5-
8 -  Tige filetée -T10263/4-
-  Précontraindre les outils spéciaux.
-  Extraire le patin métal-caoutchouc en actionnant la pompe.
Emmanchement des patins métal-caoutchouc avant ou arrière
La repose s'effectue dans l'ordre inverse de la dépose. Il faut alors tenir compte de ce qui suit :
Les patins métal-caoutchouc avant et arrière se distinguent par une légère différence de hauteur. Veiller à l'appariement correct lors de la repose → Catalogue électronique de pièces de rechange " ETKA ".
Le patin métal-caoutchouc doit être posé dans une certaine direction ; pour cela, respecter le repère sur le berceau.

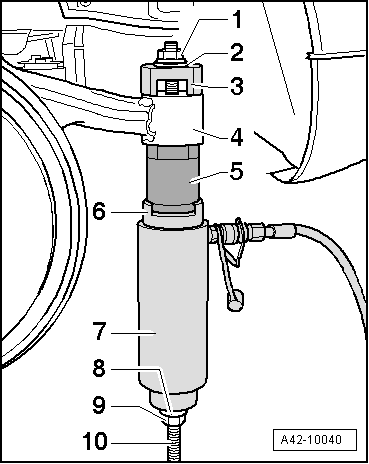

-  Insérer les outils spéciaux avec le patin métal-caoutchouc dans le berceau, comme représenté sur la figure.
ATTENTION !   ATTENTION !
Le poussoir -T10263/3- doit être posé de sorte que les ergots de fixation sur le patin métal-caoutchouc coïncident avec la fenêtre libre sur le poussoir -T10263/3-.
1 -  Écrou -T10263/5-
2 -  Rondelle, de commercialisation courante
3 -  Poussoir -T10263/3-
4 -  Berceau
5 -  Patin métal-caoutchouc
6 -  Poussoir -T10263/2-
7 -  Vérin hydraulique -VAS 6178-
8 -  Rondelle, de commercialisation courante
9 -  Écrou -T10263/5-
10 -  Tige filetée -T10263/4-
-  Précontraindre les outils spéciaux avec le patin métal-caoutchouc.
-  Emmancher avec précaution le patin métal-caoutchouc en actionnant la pompe jusqu'à ce que le collet porte sur le berceau "sans interstice".
-  Effectuer un contrôle de géométrie → Chapitre.

Couples de serrage
Composant Couple de serrage
Berceau sur carrosserie
‎Utiliser des vis neuves.
90 Nm + 90
Biellette de direction sur berceau
Utiliser une vis et un écrou neufs.
Serrer l'assemblage vissé lorsque le véhicule se trouve en position de poids à vide.
90 Nm + 90
