Revue Technique Automobile Volkswagen Golf 5: Arbre à cames : contrôle du jeu axial

Revue Technique Automobile Volkswagen Golf 5 / Moteur à injection 4 cylinres (moteurs 1.4 et 1.6 i à injection directe) / Culasse, commande des soupapes / Commande des soupapes : remise en état / Arbre à cames : contrôle du jeu axial

Outillage spécial, contrôleurs, appareils de mesure et matériel nécessaires

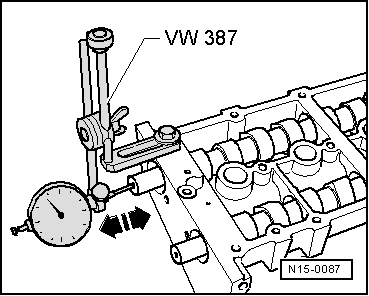

Support universel de comparateur -VW 387-
Comparateur
Effectuer la mesure lorsque le carter d'arbres à cames est déposé et le bouchon monté.

Arbre à cames : contrôle du jeu axial
Limite d'usure : 0,40 mm maxi

Soupapes : cotes
  Nota
Les soupapes ne doivent pas être rectifiées. Seul leur rodage est admissible.

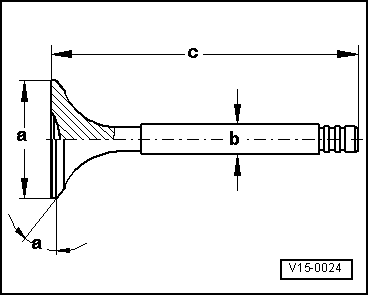

Cote Soupape d'admission Soupape d'échappement
Ø a mm 29,5 26,0
Ø b mm 5,973 5,953
c mm 100,9 100,5
α ∠ 45 45
Vue d'ensemble du montage
  Nota La figure représente les composants des moteurs portant les lettres-repères BAG, BLP et BLF. Tenir compte des couples de serrage différents par ...

Sièges de soupapes : rectification
Outillage spécial, contrôleurs, appareils de mesure et matériel nécessaires Jauge de profondeur Appareil de re ...
