Revue Technique Automobile Volkswagen Golf 5: Ampoules de clignotant et d'éclaireur d'accès intégrés au rétroviseur extérieur

Revue Technique Automobile Volkswagen Golf 5 / Equipement électrique / Feux, lampes, commutateurs ext. / Ampoules de clignotant et d'éclaireur d'accès intégrés au rétroviseur extérieur

  Nota
Informations supplémentaires :
→ n318
→ n319
→ Schémas de parcours du courant, Dépannage Equipement électrique et Emplacements de montage
Description générale :
Les ampoules de clignotants de rétroviseurs (clignotant latéral) sont montées dans les boîtiers des rétroviseurs extérieurs.

De plus, les boîtiers de rétroviseurs extérieurs abritent chacun un éclaireur d'accès qui, dans l'obscurité, éclaire la zone d'accès autour de la porte du conducteur ou du passager avant ouverte.

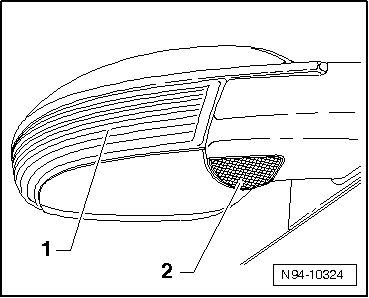

1 -  Ampoule de clignotant du rétroviseur côté conducteur -L131- ou ampoule de clignotant du rétroviseur côté passager avant -L132-
2 -  Éclaireur d'accès dans le rétroviseur extérieur côté conducteur -W52- et éclaireur d'accès dans le rétroviseur extérieur côté passager avant -W53-
Détection et affichage des défauts :
Le calculateur du réseau de bord est équipé d'un autodiagnostic qui facilite le dépannage.
Pour le dépannage, utiliser le → Lecteur de diagnostic.

Ampoule de projecteur antibrouillard : dépose et repose
  Nota La figure représente les opérations de dépose et de repose sur le projecteur antibrouillard gauche. Dépose : ...

Ampoule de clignotant de rétroviseur : dépose et repose
L'ampoule de clignotant de rétroviseur, côté conducteur -L131- et l'ampoule de clignotant de rétroviseur, côté passager avant -L132- sont logées dans le boîti ...
