Revue Technique Automobile Volkswagen Golf 5: Éclaireur d'accès dans le rétroviseur extérieur : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Equipement électrique / Feux, lampes, commutateurs ext. / Ampoules de clignotant et d'éclaireur d'accès intégrés au rétroviseur extérieur / Éclaireur d'accès dans le rétroviseur extérieur : dépose et repose

L'éclaireur d'accès dans le rétroviseur extérieur, côté conducteur -W52- et l'éclaireur d'accès dans le rétroviseur extérieur, côté passager avant -W53- sont logés dans le boîtier du rétroviseur extérieur gauche ou droit.
  Nota
Pour la dépose ou la repose des éclaireurs d'accès, il n'est pas nécessaire de déposer le rétroviseur extérieur.
La dépose et la repose des ampoules s'effectuent de la même manière côté conducteur et côté passager avant et ne sont décrites que pour un seul côté.
Dépose :
-  Couper le contact d'allumage, désactiver tous les consommateurs électriques, puis retirer la clé de contact.

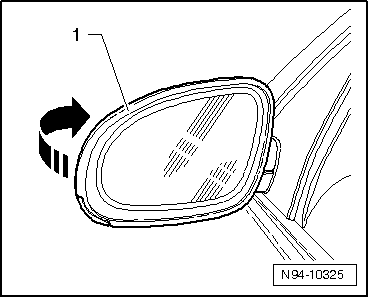

-  Rabattre le rétroviseur extérieur -1- vers l'avant dans le sens de la -flèche-.

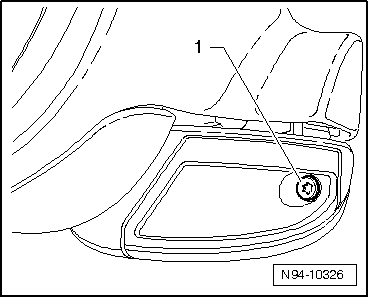

-  Dévisser la vis de fixation -1-.

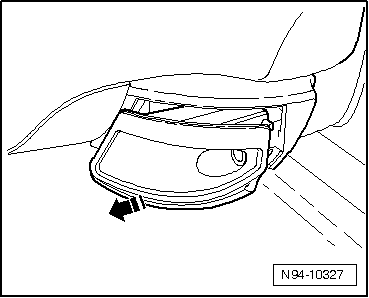

-  Déclipser l'éclaireur d'accès hors du rétroviseur extérieur en le tirant dans le sens de la -flèche-, aussi loin que la longueur des câbles le permet.

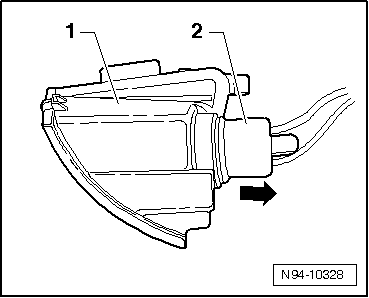

-  Extraire la douille -2- du boîtier -1- de l'éclaireur d'accès en la tirant dans le sens de la -flèche-.
Remplacement de l'ampoule :

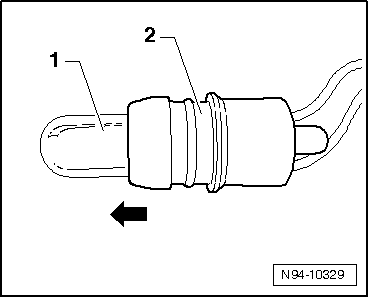

-  Extraire l'ampoule à culot enfichable -1- de la douille -2- en la tirant dans le sens de la -flèche-.
Ampoule à culot enfichable : 12 V, W6 W
Repose :
La repose s'effectue dans l'ordre inverse de la dépose en tenant toutefois compte de ce qui suit :
  Nota
Une fois la repose effectuée, contrôler le fonctionnement des rétroviseurs extérieurs.

Ampoule de clignotant de rétroviseur : dépose et repose
L'ampoule de clignotant de rétroviseur, côté conducteur -L131- et l'ampoule de clignotant de rétroviseur, côté passager avant -L132- sont logées dans le boîti ...
