Revue Technique Automobile Volkswagen Golf 5: Amortisseur et ressort hélicoïdal : vue d'ensemble du montage (traction avant)

Revue Technique Automobile Volkswagen Golf 5 / Trains roulant, essieux, direction / Suspension AR, arbre de pont / Amortisseur et ressort hélicoïdal : vue d'ensemble du montage (traction avant)

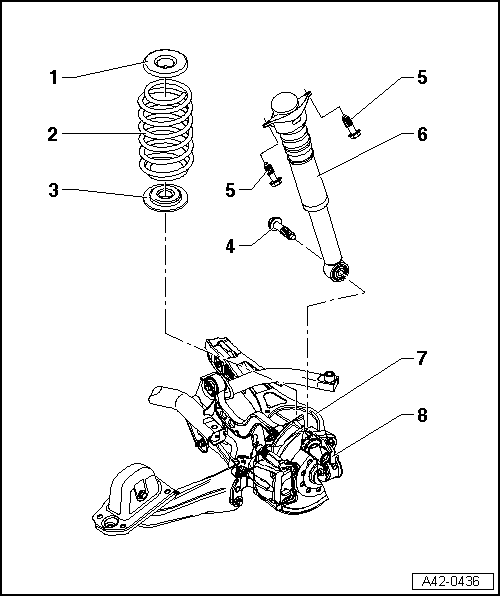

1 -  Appui supérieur de ressort
2 -  Ressort hélicoïdal
Tenir compte des différentes versions de trains roulants → Chapitre.
Déposer et reposer → Chapitre
3 -  Appui inférieur de ressort
Extrémité du ressort tournée jusqu'en butée.
4 -  Vis
M14 x 1,5 x 70
180 Nm
5 -  Vis
50 Nm + serrage angulaire de 45
Remplacer après chaque démontage
6 -  Amortisseur
Déposer et reposer → Chapitre
Tenir compte des différentes versions de trains roulants → Chapitre ; Plaquette d'identification du véhicule.
7 -  Bras transversal inférieur
Déposer et reposer → Chapitre
8 -  Porte-fusée
Déposer et reposer → Chapitre
Bras longitudinal : remise en état
Outillage spécial, contrôleurs, appareils de mesure et matériel nécessaires Dispositif de montage -T10230- Outil d'expulsion -3372- ...

Ressort hélicoïdal : dépose et repose
Outillage spécial, contrôleurs, appareils de mesure et matériel nécessaires     Compresseur de ressort ...
