Revue Technique Automobile Volkswagen Golf 5: Ressort hélicoïdal : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Trains roulant, essieux, direction / Suspension AR, arbre de pont / Amortisseur et ressort hélicoïdal : vue d'ensemble du montage (traction avant) / Ressort hélicoïdal : dépose et repose

Outillage spécial, contrôleurs, appareils de mesure et matériel nécessaires

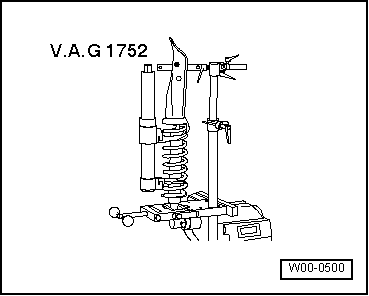

Compresseur de ressort -V.A.G 1752-

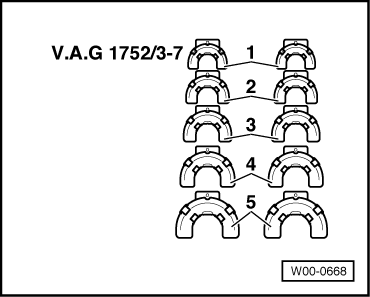

Coupelles -V.A.G 1752/3A-
Adaptateur -V.A.G 1752/9-, non représenté
Dépose
-  Déposer la roue.

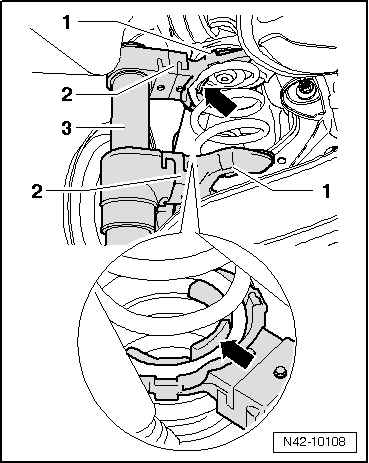

-  Mettre en place le compresseur de ressort -3-.
ATTENTION !   ATTENTION !
Veiller à ce que le ressort hélicoïdal soit correctement positionné dans la coupelle -V.A.G 1752/3A--2- (risque d'accident).
-  Utiliser une clé ou un cliquet réversible pour tendre le compresseur de ressort.
-  Comprimer le ressort hélicoïdal jusqu'à ce qu'il puisse être extrait.
-  Déposer le ressort.
1 -  Coupelles -V.A.G 1752/3A-
2 -  Adaptateur -V.A.G 1752/9-
3 -  Compresseur de ressorts -V.A.G 1752/1-
Repose

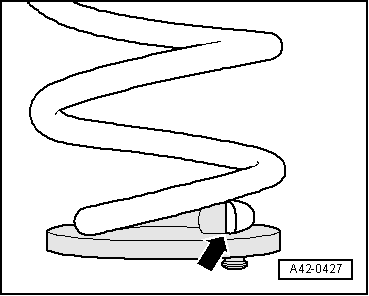

Tenir compte de la position de montage !

L'extrémité du ressort -flèche- doit porter contre la butée de l'appui de ressort.
-  Reposer le ressort en même temps que l'appui de ressort.

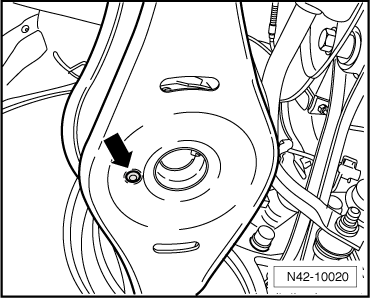

-  L'appui inférieur de ressort possède un ergot.

-  Cet ergot doit être engagé dans l'alésage -flèche- du bras transversal inférieur.
-  Mettre ensuite en place l'appui supérieur de ressort dans l'extrémité supérieure du ressort.
-  Décomprimer le ressort tout en positionnant l'appui supérieur de ressort sur l'ergot de la carrosserie.
-  Retirer le compresseur de ressort.
-  Reposer la roue et la serrer → Chapitre.
