Outillage spécial, contrôleurs, appareils de mesure et matériel nécessaires

Clé dynamométrique -V.A.G 1332-
Dépose
-  Déposer la roue.
-  Déposer la coquille de passage de roue → Carrosserie - Travaux de montage à l'extérieur; Groupe de rép.66.
-  Déposer le ressort hélicoïdal → Chapitre.

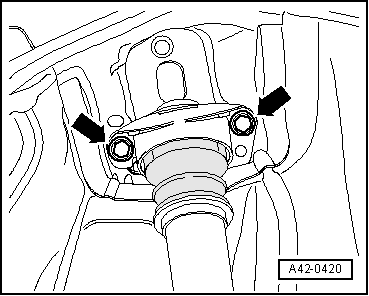

-  Dévisser les vis -flèches-.

-  Dévisser la vis -flèche-.
-  Extraire l'amortisseur.
Repose
La repose s'effectue dans l'ordre inverse de la dépose. Il faut alors tenir compte de ce qui suit :
Les vis de l'amortisseur sur le porte-fusée ne peuvent être vissées que lorsque la cote " a " est atteinte → fig. !

-  Mettre en place l'amortisseur et visser les vis -flèches-.

-  Serrer la vis -flèche-.
-  Reposer le ressort hélicoïdal → Chapitre.
-  Reposer la coquille de passage de roue → Carrosserie - Travaux de montage à l'extérieur; Groupe de rép.66.
-  Reposer la roue et la serrer → Chapitre.

Couples de serrage
Composant Couple de serrage
Amortisseur sur carrosserie
‎Utiliser des vis neuves.
50 Nm + 45
Amortisseur sur porte-fusée 180 Nm
