Revue Technique Automobile Volkswagen Golf 5: Étrangleur

Revue Technique Automobile Volkswagen Golf 5 / Climatiseur avec fluide frigorigène R134a / Circuit frigorifique - Généralités / Composants du circuit frigorifique / Étrangleur

L'étrangleur constitue un rétrécissement. Ce rétrécissement restreint le débit, divisant ainsi le circuit frigorifique en un côté haute pression et un côté basse pression. En amont de l'étrangleur, le fluide frigorigène est chaud sous l'effet de la haute pression. En aval de l'étrangleur, le fluide frigorigène soumis à une basse pression est froid. Un tamis contre les impuretés est monté en amont du rétrécissement. En aval du rétrécissement, un tamis atomise le fluide frigorigène avant que ce dernier ne parvienne dans l'évaporateur.
  Nota

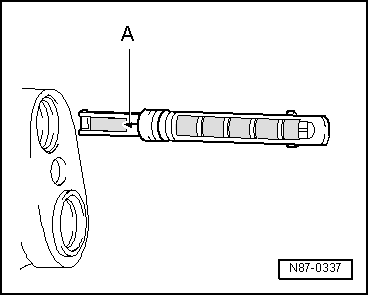

La flèche -A-sur l'étrangleur est orientée vers l'évaporateur.
Remplacer à chaque ouverture du circuit.
Tenir compte des différentes versions existantes.
→ Groupe de rép.87
→ Catalogue de pièces
