Revue Technique Automobile Volkswagen Golf 5: Réservoir déshydratateur

Revue Technique Automobile Volkswagen Golf 5 / Climatiseur avec fluide frigorigène R134a / Circuit frigorifique - Généralités / Composants du circuit frigorifique / Réservoir déshydratateur

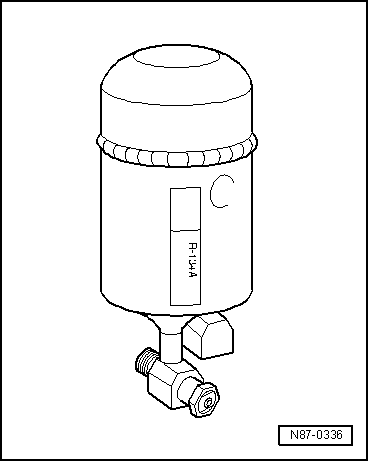

Le réservoir déshydrateur collecte les gouttes de liquide et les achemine en un flux continu au détendeur thermostatique. L'humidité qui a pénétré pendant le montage dans le circuit frigorifique est absorbée dans le réservoir déshydrateur par un sachet dessicatif.
  Nota
Remplacer le réservoir déshydrateur si le circuit frigorifique est resté ouvert un certain temps (au-delà du temps de réparation normal) et qu'il y a eu une pénétration d'humidité ou si cela est exigé en raison d'une réclamation précise → Chapitre.
Ne déposer les obturateurs qu'immédiatement avant la repose.
Dans un réservoir déshydrateur non fermé, le sachet dessicatif est rapidement saturé d'humidité et devient inutilisable.
À la repose, veiller le cas échéant à la flèche indiquant le sens de l'écoulement.

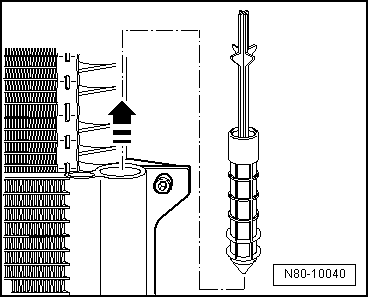

Les réservoirs déshydrateurs de la nouvelle génération sont directement montés sur le condenseur et équipés d'un filtre déshydrateur.
  Nota
Remplacer le filtre déshydrateur si le circuit frigorifique est resté ouvert un certain temps (au-delà du temps de réparation normal) et qu'il y a eu une pénétration d'humidité ou si cela est exigé en raison d'une réclamation précise → Chapitre.
Ne sortir le filtre déshydrateur de son emballage qu'immédiatement avant la repose.
Dans un emballage non fermé, le filtre déshydrateur est rapidement saturé d'humidité et devient inutilisable.

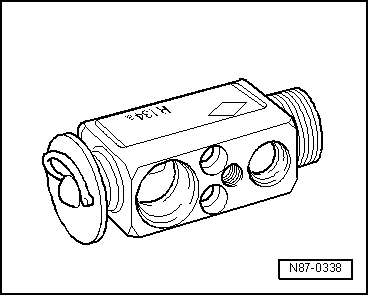

Détendeur thermostatique

Le détendeur thermostatique vaporise le fluide frigorigène qui afflue et régule le débit de telle manière que la vapeur ne se transforme en gaz qu'à la sortie de l'évaporateur, en fonction du transport de chaleur.

Étrangleur
L'étrangleur constitue un rétrécissement. Ce rétrécissement restreint le débit, divisant ainsi le circuit frigorifique en un côté haute pression et un côté ...

Joint torique
Ces joints toriques assurent l'étanchéité des points de jonction entre les différents composants du circuit frigorifique. N'utiliser que des join ...
