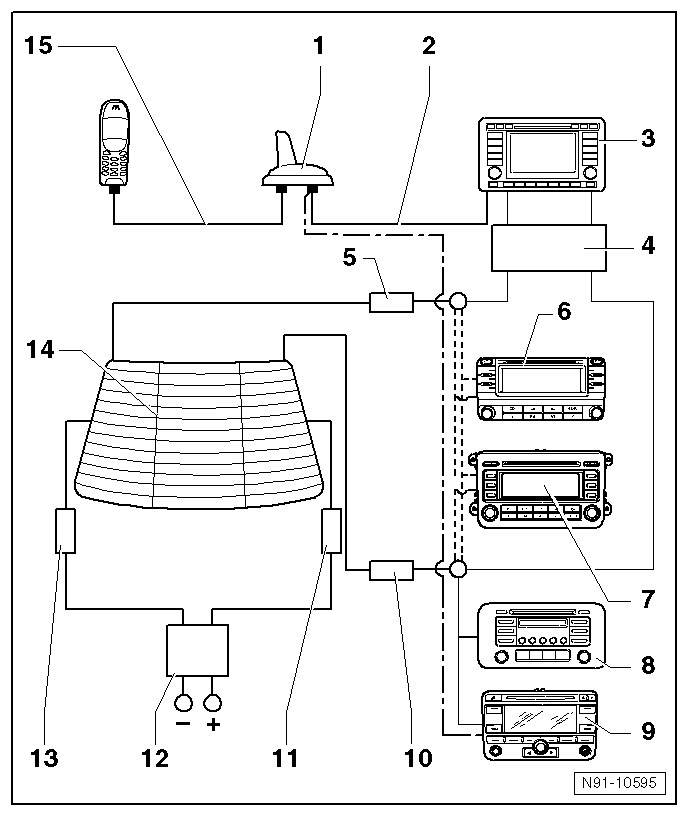

1 -  Antenne -R11-
Pour système de navigation, téléphone et démarrage à distance du chauffage stationnaire
À l'arrière sur le pavillon
Déposer et reposer → Chapitre
2 -  Câble d'antenne du système de navigation
3 -  Calculateur avec unité d'affichage pour autoradio et système de navigation -J503-
Désignation : système intégré d'autoradio et de navigation " RNS 2 MFD " avec lecteur de CD ou " RNS MFD 2 DVD " avec lecteur de DVD
Avec deux câbles d'antennes pour réception radio, avec fonction Diversity
Avec un câble d'antenne menant à l'antenne de pavillon pour le système de navigation
4 -  Calculateur de sélection d'antenne -J515-
Monté uniquement en liaison avec le calculateur avec unité d'affichage pour autoradio et système de navigation -J503-" RNS MFD 2 " avec lecteur de CD
Déposer et reposer → Chapitre
5 -  Amplificateur d'antenne -R24-
Pour la réception FM
Déposer et reposer → Chapitre
Déposer et reposer, Golf Plus → Chapitre
6 -  Autoradio -R-
Désignation : RCD 300
Deux câbles d'antennes FM/AM. Sélection d'antenne (Diversity) de l'autoradio.
7 -  Autoradio -R-
Désignation : RCD 500
Deux câbles d'antennes FM/AM. Sélection d'antenne (Diversity) de l'autoradio.
8 -  Autoradio -R-
Désignation : autoradio R100 avec équipement simple
Avec un seul câble d'antenne pour réception radio FM/AM, sans fonction Diversity
9 -  Calculateur avec unité d'affichage pour autoradio et système de navigation -J503-
Désignation : système intégré d'autoradio et de navigation RNS 300
Avec un seul câble d'antenne pour réception radio FM/AM, sans fonction Diversity
Avec un câble d'antenne menant à l'antenne de pavillon pour le système de navigation
10 -  Amplificateur d'antenne 2 -R111-
Pour la réception FM et AM
Déposer et reposer → Chapitre
Déposer et reposer, Golf Plus → Chapitre
11 -  Filtre de fréquence pour modulation de fréquence (FM) dans le câble positif -R179-
Dans le câblage
Permet d'éviter que les signaux d'antenne ne fassent court-circuit avec la masse.
12 -  Filtre de fréquence pour modulation d'amplitude (AM) -R177-
Au milieu du hayon
Permet d'éviter que les signaux d'antenne ne fassent court-circuit avec la masse.
Déposer et reposer → Chapitre
13 -  Filtre de fréquence pour modulation de fréquence (FM) dans le câble négatif. -R178-
Dans le câblage
Permet d'éviter que les signaux d'antenne ne fassent court-circuit avec la masse.
14 -  Glace arrière avec deux raccords d'antennes
Pour réception radio FM et AM
15 -  Câble d'antenne pour installation téléphonique
Remarques générales
Système d'antennes pour véhicules destinés aux USA et au Canada → Chapitre. Systèmes d'antennes ► 05.05 ...
