Revue Technique Automobile Volkswagen Golf 5 / Systèmes de freinage / ABC, ADR, ASR, EDS, ESP / VAS 5051- : branchement et sélection de la fonction

Outillage spécial, contrôleurs, appareils de mesure et auxiliaires nécessaires

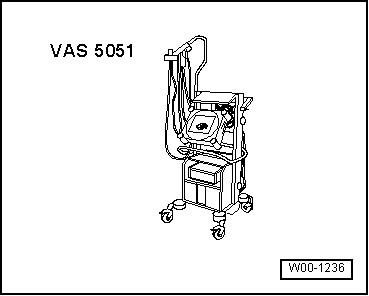

Système de diagnostic embarqué, de métrologie et d'information -VAS 5051-

Câble de diagnostic -VAS 5051/1- ou -VAS 5051/3-
ATTENTION !   ATTENTION !
Lors d'un parcours d'essai, toujours fixer les appareils de contrôle et de mesure sur la banquette arrière.
Pendant le trajet, seul un passager doit utiliser ces appareils.
-  Brancher la fiche du câble de diagnostic -VAS 5051/1- ou -VAS 5051/3- sur la prise de diagnostic.

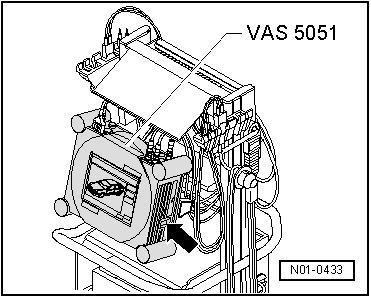

-  Mettre en marche le contrôleur -flèche-.
Le contrôleur est prêt à fonctionner lorsqu'il affiche les boutons de ses modes opératoires.
-  Mettre le contact d'allumage.
-  Sur l'écran, appuyer sur Assistant de dépannage.
-  Sélectionner successivement :
Marque
Type
Millésime
Version
Lettres-repères moteur
-  Confirmer les données entrées.
Attendre que le contrôleur ait interrogé tous les calculateurs installés dans le véhicule.
-  Appuyer sur Aller à et sélectionner la fonction " Sélection de la fonction/du composant ".
-  Appuyer sur le bouton " Trains roulants " visualisé sur l'afficheur.
-  Appuyer sur le bouton " Système de freinage " visualisé sur l'afficheur.
-  Sélectionner " 01-Système apte à l'autodiagnostic ... " visualisé sur l'afficheur.
-  Sélectionner " Dispositif antiblocage ... " visualisé sur l'afficheur.
-  Sélectionner " Fonction " visualisé sur l'afficheur.
Toutes les fonctions du dispositif antiblocage présent dans le véhicule sont maintenant affichées.
-  Sélectionner la fonction souhaitée sur l'afficheur.

Indications concernant les travaux de réparation sur le dispositif antiblocage
Avant de procéder à des travaux de remise en état du dispositif antiblocage, déterminer l'origine des dommages et le codage du calculateur à l'aide de l'" Assist ...
