Revue Technique Automobile Volkswagen Golf 5: Résistance chauffante de chauffage d'appoint -Z35- : dépose et repose - Véhicules jusque 1K-7P015628 et 1K-7B084800

Revue Technique Automobile Volkswagen Golf 5 / Chauffage, climatiseur / Chauffage / Chauffage : remise en état / Résistance chauffante de chauffage d'appoint -Z35- : dépose et repose - Véhicules jusque 1K-7P015628 et 1K-7B084800

  Nota
Uniquement sur les véhicules à moteur diesel sans chauffage d'appoint.
Contrôler : avec le système de diagnostic embarqué, de métrologie et d'information -VAS 5051- (ou modèle ultérieur), sous Chauffage, Ventilation, Climatiseur ; Systèmes aptes à l'autodiagnostic ; Chauffage d'appoint ; Composants électriques.


Dépose

Déposer le revêtement de plancher côté conducteur → Carrosserie - Travaux de montage à l'intérieur; Groupe de rép.68.

Diffuseur d'air au plancher côté gauche : dépose → Chapitre.
  Nota
S'il s'avère impossible d'accéder à la vis supérieureA- en raison de la position défavorable du levier -C- menant au volet de mélange d'air, modifier la position du volet de mélange d'air sur la régulation d'air chaud et d'air frais, sur l'unité de commande et d'affichage dans le cas des véhicules avec Climatronic (par ex. le réglage " Hi ").

Débrancher la batterie → Ã‰quipement électrique; Groupe de rép.27.

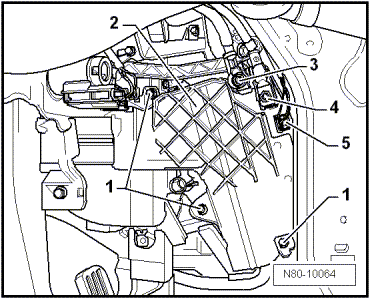

Dévisser les vis -1- du cache2-.
Prudence !   Prudence !
Un court-circuit électrique risque de se produire.
Déconnecter la batterie avant d'effectuer des travaux de montage.
Dévisser l'écrou de fixation de l'alimentation en tension3- et du raccord à la masse4- (6 +-1 Nm).
Débrancher les connecteurs -5- de la résistance chauffante de chauffage d'appoint -Z35-.
ATTENTION !   ATTENTION !
Il y a risque de brûlure.
La résistance chauffante de chauffage d'appoint Z35- peut être brûlante.
Avant de procéder à la dépose, laisser refroidir la résistance chauffante de chauffage d'appoint -Z35-.
Extraire la résistance chauffante de chauffage d'appoint Z35- de l'appareil de chauffage.


Repose

La repose s'effectue dans l'ordre inverse de la dépose.
