Revue Technique Automobile Volkswagen Golf 5: Tableau de bord : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Carrosserie - Travaux de montage à l`intérieur / Revêtements, insonorisants / Tableau de bord / Tableau de bord : dépose et repose

Dépose

Déconnecter la batterie → Équipement électrique; Groupe de rép.27.
Déposer le module de sac gonflable côté conducteur → Chapitre
Déposer le volant de direction → Trains roulants, essieux, direction; Groupe de rép.48.
Déposer les caches latéraux de tableau de bord → Chapitre
Déposer le revêtement central de montant A → Chapitre
Déposer le revêtement supérieur du montant A → Chapitre
Golf 2004 ►
Détacher de la carrosserie, dans les zones de raccord des revêtements inférieurs de montant A, les enjoliveurs de seuils de portes :
Véhicules 2 portes → Chapitre
Véhicules 4 portes → Chapitre
Déposer le revêtement inférieur de montant A, côté passager avant → Chapitre
Déposer le levier de commande du capot-moteur → Groupe de rép.55.
Déposer le revêtement inférieur de montant A, côté conducteur → Chapitre
Déposer le cache central (Golf 2004 ►) → Chapitre
Déposer la console centrale :
Modèle de base (Golf 2004 ►) → Chapitre
Modèle Highline (Golf 2004 ►) → Chapitre
Déposer le diffuseur d'air central de tableau de bord :
Véhicules sans Climatronic → Chapitre
Véhicules avec Climatronic → Chapitre
Déposer l'écran central de tableau de bord → Chapitre.
Golf 2009 ►
Déposer l'écran central de tableau de bord (Golf 2009 ►) → Chapitre
Déposer l'écran, unité de commande de climatisation/unité de commande de chauffage (Golf 2009 ►) → Chapitre
Déposer le cache central (Golf 2009 ►) → Chapitre
  Nota
Sur la Golf 2009 ► il n'est pas nécessaire de déposer la console centrale pour déposer le tableau de bord. La console centrale doit uniquement être détachée puis poussée vers l'arrière.
Détacher la console centrale :
Modèle de base (Golf 2009 ►) → Chapitre
Modèle Highline (Golf 2009 ►) → Chapitre
Tous les véhicules
Déposer la boîte à gants → Chapitre.
Véhicules avec autoradio
Déposer l'autoradio → Communication; Groupe de rép.91.
Golf 2009 ►
Déposer le rangement central de tableau de bord (Golf 2009 ►) → Chapitre
Tous les véhicules
Véhicules avec système de navigation
Déposer l'unité d'affichage et de commande du système de navigation → Communication; Groupe de rép.91.
Véhicules avec Climatic ou Climatronic
Déposer la commande de Climatic ou de Climatronic → Chauffage, climatiseur; Groupe de rép.87.
Sur véhicules avec Climatic, débrancher le connecteur de transmetteur de température au diffuseur d'air, au centre -G191- et sur véhicules avec Climatronic le transmetteur de température de diffuseur gauche -G150- et le transmetteur de température de diffuseur droit -G151- → Chauffage, climatiseur; Groupe de rép.87.
Véhicules avec chauffage
Déposer la commande de chauffage → Chauffage, climatiseur; Groupe de rép.80.
Golf 2009 ►
Déposer le diffuseur d'air central de tableau de bord (Golf 2009 ►) → Chapitre
Tous les véhicules
Déposer le revêtement de colonne de direction → Chapitre.
Déposer le calculateur d'électronique de colonne de direction -J527- → Équipement électrique; Groupe de rép.94
Déposer le Ressort spiral pour sac gonflable/bague de rappel avec bague collectrice -F138- → Équipement électrique; Groupe de rép.94
Déposer le capteur d'angle de braquage -G85- → Équipement électrique; Groupe de rép.94
Déposer la commande des clignotants -E2- → Équipement électrique; Groupe de rép.94.
Déposer la commande d'essuie-glace -E- → Équipement électrique; Groupe de rép.94
Déposer le porte-instruments → Équipement électrique; Groupe de rép.90.
Déposer l'écran gauche côté conducteur → Chapitre.
Déposer l'écran droit côté conducteur → Chapitre.
Déposer le cache de zone de plancher, côté conducteur, si nécessaire → Chapitre.
Véhicules équipés d'une fixation pour téléphone portable au tableau de bord
Débrancher les câblages du support de téléphone portable → Communication; Groupe de rép.91
Tous les véhicules
Déposer la vis inférieure du porte-fusibles située dans le tableau de bord, côté conducteur → Groupe de rép.97
Déposer, si le véhicule en est équipé, la cellule photoélectrique pour rayonnement solaire -G107- ou la cellule photoélectrique 2 pour rayonnement solaire -G134- → Chauffage, climatiseur; Groupe de rép.87
Golf 2009 ►
Déposer le sac gonflable de genou (Golf 2009 ►) → Chapitre

Dévisser les deux vis -flèches- (1,5 Nm).

Tous les véhicules
Dévisser les deux vis -1- (9 Nm) du sac gonflable du passager avant.
Débrancher le câblage du sac gonflable du passager avant.
Dévisser la vis -2- (3 Nm).

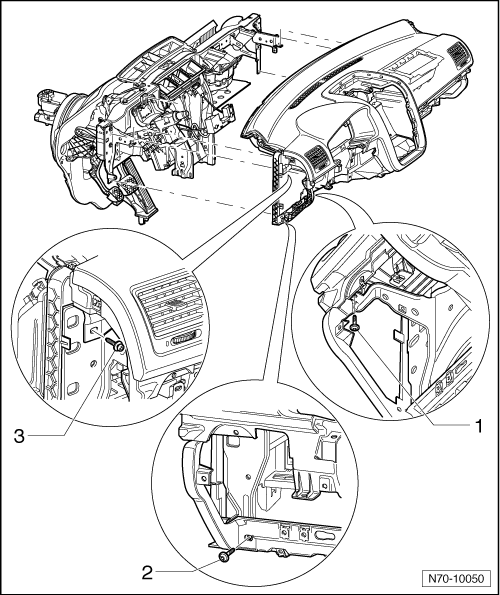

Dévisser les vis -3- et -4- (3 Nm).

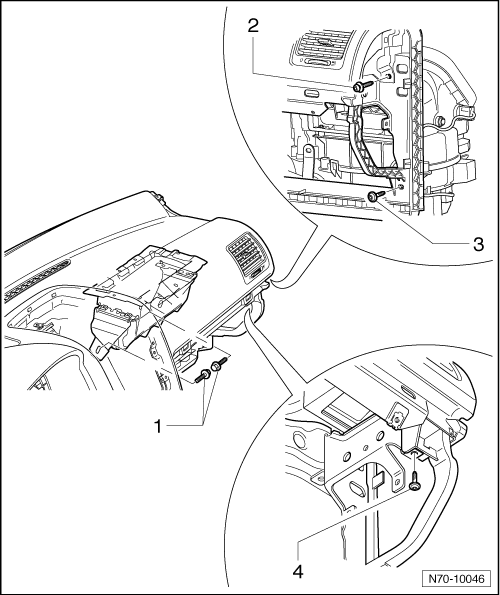

Dévisser la vis -1- (3 Nm).

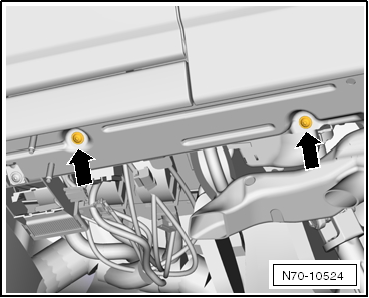

Dévisser les deux vis -2- (8 Nm) situées au-dessus du tunnel.

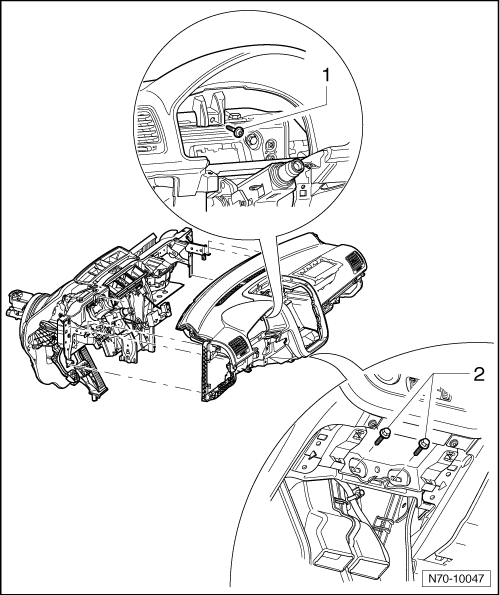

Dévisser les vis -1-, -2- et -3- (3 Nm).

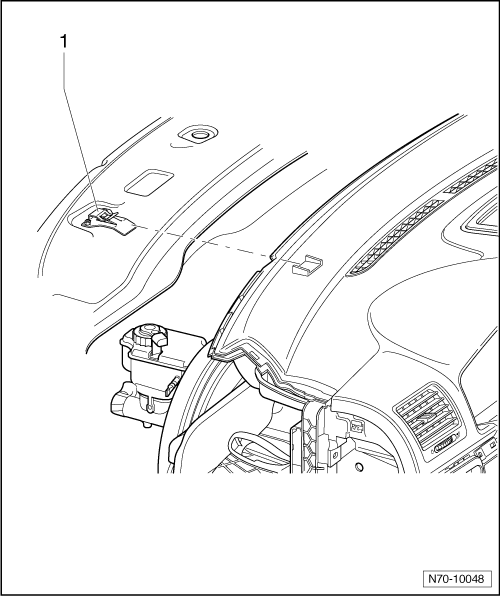

Extraire le tableau de bord de ses logements -1- dans la zone de jonction avec le pare-brise.
En fonction de l'équipement du véhicule, débrancher les câblages correspondants et sortir le tableau de bord du véhicule avec l'aide d'un second mécanicien.
  Nota
Lors de la repose du tableau de bord, veiller à ce que celui-ci soit exactement positionné dans les logements -1-.

Repose

Repose

La repose s'effectue dans l'ordre inverse de la dépose.
