Revue Technique Automobile Volkswagen Golf 5: Porte-fusée et bras longitudinal : vue d'ensemble du montage (traction avant)

Revue Technique Automobile Volkswagen Golf 5 / Trains roulant, essieux, direction / Suspension AR, arbre de pont / Porte-fusée et bras longitudinal : vue d'ensemble du montage (traction avant)

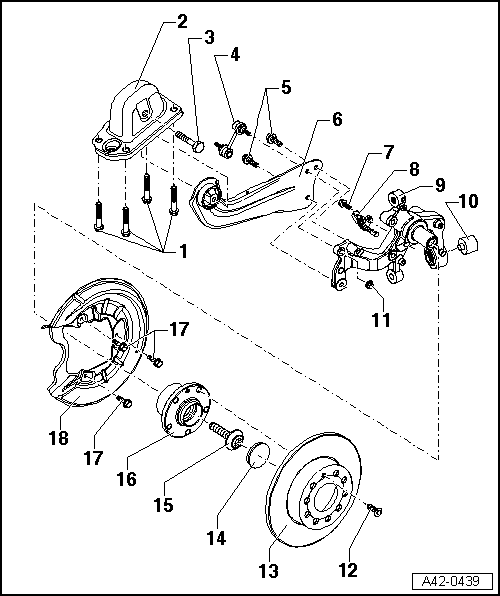

1 -  Vis
50 Nm + serrage angulaire de 45
Remplacer après chaque démontage
2 -  Palier de fixation
3 -  Vis
M12 x 1,5 x 80
90 Nm et serrage angulaire de 90
Remplacer après chaque démontage
4 -  Biellette de barre stabilisatrice
Biellette de barre stabilisatrice modifiée pour le millésime 2004
Pendant le démarrage en série, les biellettes de barre stabilisatrice à deux rotules ont été remplacées par des biellettes de barre stabilisatrice à une seule rotule et à patin métal-caoutchouc. Le côté où se trouve le patin métal-caoutchouc se visse sur la barre stabilisatrice.
Un montage mixte est interdit.
Relie la barre stabilisatrice au bras longitudinal/porte-fusée.
5 -  Vis
90 Nm + serrage angulaire de 45
Respecter l'ordre de serrage → .
Remplacer après chaque démontage
6 -  Bras longitudinal
Déposer et reposer → Chapitre
Remettre en état → Chapitre.
7 -  Vis
8 Nm
8 -  Capteur de vitesse arrière droit -G44-/capteur de vitesse arrière gauche -G46-
Peut être contrôlé dans l'Assistant de dépannage à l'aide du → Lecteur de diagnostic.
Avant de mettre en place le capteur, nettoyer la surface intérieure de l'alésage et l'enduire de graisse polycarbamide -G 000 650-.
9 -  Porte-fusée
Déposer et reposer → Chapitre
10 -  Patin métal-caoutchouc
Remplacer → Chapitre
11 -  Écrou
45 Nm
Remplacer après chaque démontage
12 -  Vis
4 Nm
13 -  Disque de frein
14 -  Capuchon antipoussière
Remplacer après chaque démontage
Décoller et emmancher → Chapitre.
Un étanchement dans les règles de l'art ne peut être obtenu qu'en utilisant un capuchon antipoussière neuf.
15 -  Vis
M16 x 1,5 x 70
180 Nm + serrage angulaire de 180
Desserrer et serrer au moyen de la douille -T10162 A-.
Remplacer après chaque démontage
16 -  Moyeu de roue avec roulement de roue
La bague du capteur d'ABS est montée dans le roulement de roue
Déposer et reposer → Chapitre
Le roulement de roue et le moyeu de roue sont montés ensemble dans un boîtier unique.
Cet ensemble roulement/moyeu de roue est exempt d'entretien et ne présente aucun jeu. Les travaux de réglage et de remise en état ne sont pas possibles !
17 -  Vis
12 Nm
18 -  Flasque de protection
Biellette de direction : dépose et repose
Outillage spécial, contrôleurs, appareils de mesure et matériel nécessaires     Clé dynamométrique -V ...

Porte-fusée : dépose et repose
Outillage spécial, contrôleurs, appareils de mesure et matériel nécessaires     Clé dynamométrique -V ...
