Revue Technique Automobile Volkswagen Golf 5: Patin métal-caoutchouc de porte-fusée : remplacement

Revue Technique Automobile Volkswagen Golf 5 / Trains roulant, essieux, direction / Suspension AR, arbre de pont / Porte-fusée et bras longitudinal : vue d'ensemble du montage (transmission intégrale, berceau en aluminium et porte-fusée en acier moulé) / Patin métal-caoutchouc de porte-fusée : remplacement

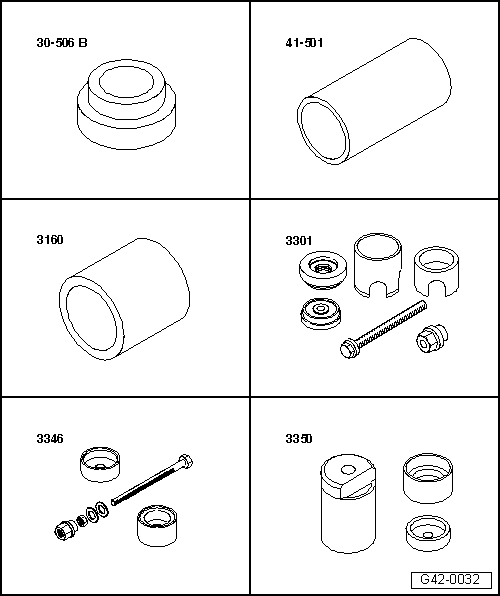

Outillage spécial, contrôleurs, appareils de mesure et matériel nécessaires
Outil d'emmanchement -30 - 506 B-
Douille d'emmanchement -41 - 501-
Douille -3160-
Dispositif de montage -3301-
Dispositif de montage -3346-
Dispositif de montage -3350-




Clé dynamométrique -V.A.G 1332-
Dépose
-  Déposer la roue.
-  Déposer le ressort hélicoïdal → Chapitre.
-  Déposer la chape de frein en même temps que l'étrier de frein et l'accrocher à la carrosserie avec du fil de fer → Groupe de rép.46.
  Nota
Suspendre l'étrier de frein à la carrosserie.
-  Dévisser la vis à empreinte cruciforme du disque de frein et retirer le disque de frein.
-  Déposer le flasque de protection.

-  Dévisser la vis -flèche- du bras transversal inférieur -1-.

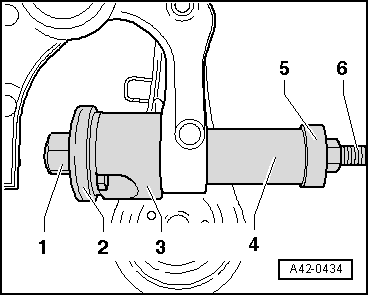

Patin métal-caoutchouc : extraction

-  Positionner les outils comme représenté sur la figure.
1 -  -3346/3-
2 -  -3301-
3 -  -3301/3-
4 -  -41-501-
5 -  -3350/1-
6 -  -3346/2-
-  Extraire le patin métal-caoutchouc en tournant la tige filetée.

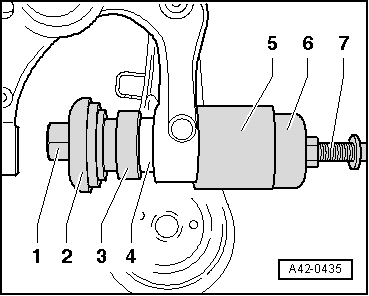

Emmancher le patin métal-caoutchouc

-  Positionner les outils comme représenté sur la figure.
1 -  -3346/3-
2 -  -3301-
3 -  -30-506 B-
4 -  Patin métal-caoutchouc
5 -  -3160-
6 -  -3350/2-
7 -  -3346/2-
-  Emmancher le patin métal-caoutchouc en tournant la tige filetée.
  Nota
Ne pas utiliser de produit antifriction !
Positionner correctement le patin pour éviter qu'il ne se mette de biais.
Repose
Pour la repose, procéder dans l'ordre inverse de la dépose en tenant compte de ce qui suit :
On ne peut procéder au vissage sur le porte-fusée que si la cote entre le centre du moyeu de roue et l'arête inférieure du passage de roue, mesurée avant le montage, est atteinte → fig..

Couples de serrage
Composant Couple de serrage
Porte-fusée sur bras transversal inférieur
Utiliser une vis et un écrou neufs.
Serrer l'assemblage vissé lorsque le véhicule se trouve en position de poids à vide.
90 Nm + 90
Flasque de protection sur porte-fusée 10 Nm
Disque de frein sur porte-fusée 4 Nm
