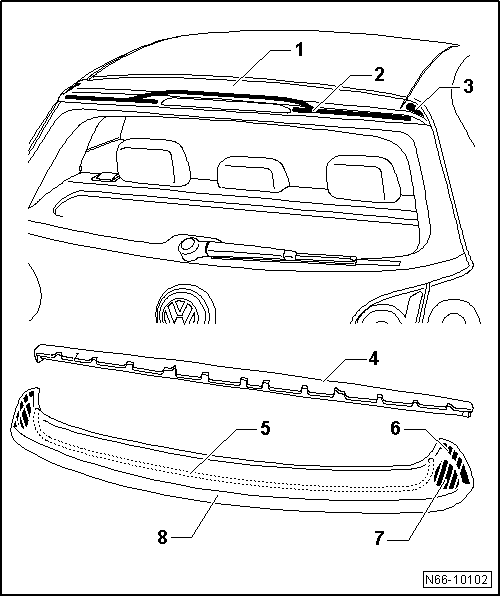

| 1 - | Hayon |
| 2 - | Zone d'application de peinture primaire |
| Pour le cordon de colle sur la baguette de maintien. |
| La position de la surface de primer doit être reportée depuis le creux prévu pour le cordon de colle dans la baguette de maintien. |
| 3 - | Zone d'application de peinture primaire |
| Pour cordon de colle sur le becquet arrière de pavillon. |
| La position de la surface de primer doit être reportée depuis le becquet arrière de pavillon. |
| 4 - | Baguette de maintien |
| Avec un évidement pour le cordon de colle ; section du cordon : largeur = 6 mm, hauteur = 10 mm |
| Déposer → Chapitre |
| Reposer → Chapitre |
| Consignes de montage → Chapitre |
| 5 - | Ruban en caoutchouc mousse |
| Autoadhésif |
| Avant le montage du becquet arrière de pavillon, vérifier si le ruban en caoutchouc mousse n'est pas endommagé et le remplacer si nécessaire. |
| 6 - | Ruban adhésif |
| Deux bandes pour fixer latéralement le becquet arrière de pavillon. |
| 7 - | Surface de collage |
| Est repérée dans la face intérieure du becquet arrière de pavillon. |
| 8 - | Becquet arrière de pavillon |
| Matériau : PC/PET |
| Déposer → Chapitre |
| Reposer → Chapitre |
| Consignes de montage → Chapitre |
