  Nota
La dépose et la repose du module de sac gonflable sont décrites pour le volant multifonction.
Le tournevis mentionné dans les opérations ci-après doit avoir une longueur d'environ 175 mm et sa lame une largeur de 7 mm.

Dépose

ATTENTION !   ATTENTION !
Tenir compte des consignes de sécurité générales lors de travaux sur les modules de sac gonflable, de rétracteur de ceinture et de découplage de batterie (composants pyrotechniques) → Chapitre.
Respecter les remarques spécifiques concernant les sacs gonflables côté conducteur et passager avant → Chapitre.
-  Déconnecter la batterie → Groupe de rép.27.
-  Régler le volant de direction en hauteur jusqu'à sa position maximale.
-  Régler le volant de direction en profondeur pour qu'il se trouve le plus en avant possible dans l'habitacle.

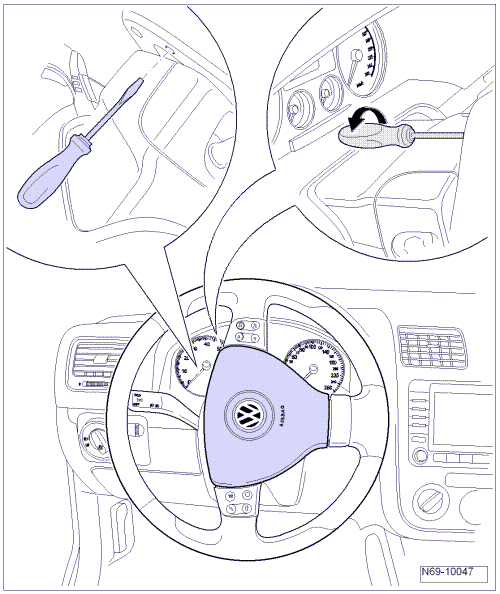

-  Tourner le volant de direction jusque dans la position représentée sur la figure.
-  Introduire un tournevis jusqu'en butée (env. 8 mm) dans le trou situé sur la face arrière du volant de direction.
-  Tourner le tournevis en direction de la porte du conducteur -flèche-, ce qui a pour effet de déverrouiller le crantage du module de sac gonflable du côté droit du volant de direction.
-  Tourner le volant de direction de 180 et déverrouiller, comme décrit, le crantage du module de sac gonflable du côté gauche du volant de direction.
-  Replacer le volant de direction au point milieu en le tournant de 90.
-  Retirer le module de sac gonflable du volant de direction.


ATTENTION !   ATTENTION !
Les décharges électrostatiques risquent d'entraîner le déclenchement inopiné du sac gonflable. Avant de débrancher les câbles d'allumage et de masse, le mécanicien doit donc se décharger de son électricité statique. À cet effet, il doit par ex. toucher brièvement la carrosserie ou la gâche de serrure de porte.

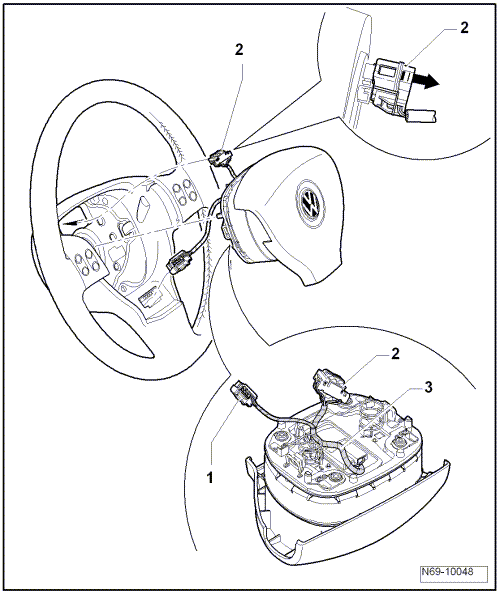

-  Déverrouiller la sûreté de la fiche et débrancher la fiche -1-.
  Nota
Cette fiche n'est montée que si le véhicule est équipé d'un volant multifonction.
-  Déverrouiller la sûreté de la fiche dans le sens de la -flèche- et débrancher la fiche de sac gonflable -2-.

Repose
-  Vérifier si le câblage -3- est bien agencé comme représenté sur la figure.
-  Brancher la fiche du sac gonflable -2- dans le raccord rapide. La fiche de sac gonflable doit s'encliqueter de façon audible.
-  Brancher la fiche -1- dans le raccord rapide.
-  Insérer le module de sac gonflable dans le volant de direction.
-  Vérifier que le module de sac gonflable est bien encliqueté à droite et à gauche dans le volant de direction.

-  Mettre le contact d'allumage.
ATTENTION !   ATTENTION !
Veiller à ce que personne ne se trouve dans le véhicule.
-  Reconnecter la batterie → Groupe de rép.27.
