Revue Technique Automobile Volkswagen Golf 5: Module de sac gonflable côté conducteur : dépose et repose (Golf 2009 ►)

Revue Technique Automobile Volkswagen Golf 5 / Carrosserie - Travaux de montage à l`intérieur / Protection des passagers / Sac gonflable / Module de sac gonflable côté conducteur : dépose et repose (Golf 2009 ►)

  Nota
La dépose et la repose du module de sac gonflable sont décrites pour le volant multifonction.
Le tournevis mentionné dans les opérations ci-après doit avoir une longueur d'environ 175 mm et sa lame une largeur de 7 mm.
Dépose
ATTENTION !   ATTENTION !
Tenir compte des consignes de sécurité générales lors de travaux sur les modules de sac gonflable, de rétracteur de ceinture et de découplage de batterie (composants pyrotechniques) → Chapitre.
Respecter les remarques spécifiques concernant les sacs gonflables côté conducteur et passager avant → Chapitre.
Déconnecter la batterie → Équipement électrique; Groupe de rép.27.
Régler le volant de direction en hauteur jusque dans sa position la plus basse.
Régler le volant de direction en profondeur pour qu'il se trouve le plus en avant possible dans l'habitacle.

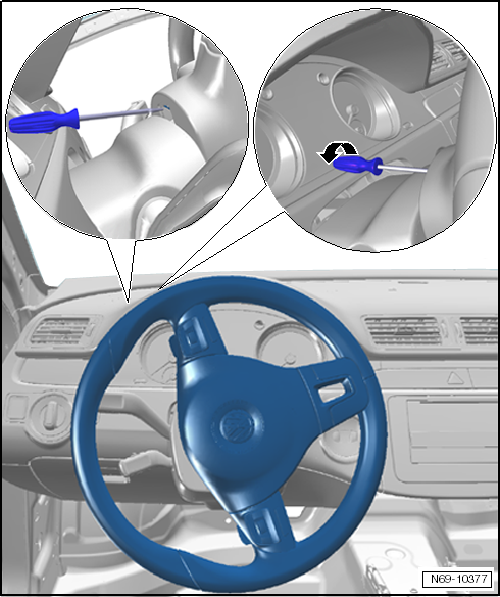

Tourner le volant de direction jusque dans la position représentée sur la figure.
Introduire un tournevis jusqu'en butée (env. 8 mm) dans le trou situé sur la face arrière du volant de direction.
Tourner le tournevis en direction de la porte du conducteur -flèche-, ce qui a pour effet de déverrouiller le crantage du module de sac gonflable du côté droit du volant de direction.
  Nota
S'il ne s'agit pas d'un volant multifonction, le module de sac gonflable, après le déverrouillage du crantage, doit être retiré de l'arête supérieure du carter de moyeu de volant !
Tourner le volant de direction de 180 et déverrouiller, comme décrit, le crantage du module de sac gonflable du côté gauche du volant de direction.
  Nota
S'il ne s'agit pas d'un volant multifonction, le module de sac gonflable, après le déverrouillage du crantage, doit être retiré de l'arête supérieure du carter de moyeu de volant !
Replacer le volant de direction au point milieu en le tournant de 90.
Retirer le module de sac gonflable du volant de direction.


ATTENTION !   ATTENTION !
Les décharges électrostatiques risquent d'entraîner le déclenchement inopiné du sac gonflable. Avant de débrancher les câbles d'allumage et de masse, le mécanicien doit donc se décharger de son électricité statique. À cet effet, il doit par ex. toucher brièvement la carrosserie ou la gâche de serrure de porte.

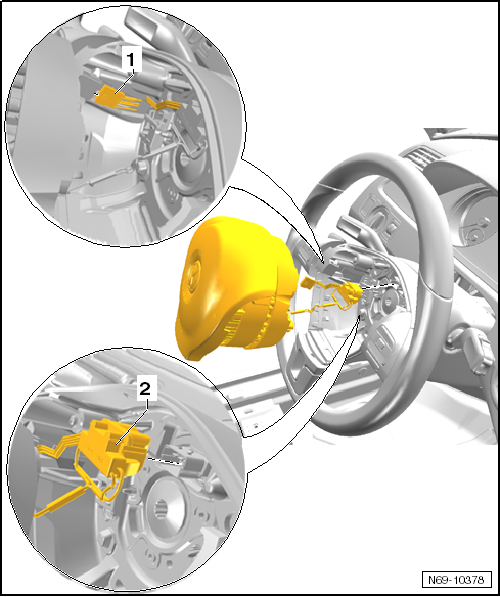

Déverrouiller la sûreté de la fiche et débrancher la fiche de sac gonflable. -2-.
Déverrouiller la sûreté de la fiche et débrancher la fiche -1-. Cette opération n'est nécessaire que si le véhicule est équipé d'un volant multifonction.

Repose

Brancher la fiche du sac gonflable -2- dans le raccord rapide. La fiche de sac gonflable doit s'encliqueter de façon audible.
Brancher la fiche -1- dans le raccord rapide. Cette opération n'est nécessaire que si le véhicule est équipé d'un volant multifonction.
Insérer le module de sac gonflable dans le volant de direction.
Vérifier que le module de sac gonflable est bien encliqueté à droite et à gauche dans le volant de direction.

Mettre le contact d'allumage.
ATTENTION !   ATTENTION !
Veiller à ce que personne ne se trouve dans le véhicule.
Reconnecter la batterie du véhicule → Équipement électrique; Groupe de rép.27.


Ressort spiral pour sac gonflable et anneau de rappel avec bague collectrice -F138- : dépose et repose

Du fait de leur conception, le ressort spiral pour sac gonflable et l'anneau de rappel avec bague collectrice font partie intégrante du commodo.
→ Équipement électrique; Groupe de rép.94


Commande à clé pour désactivation du sac gonflable, côté passager -E224- : dépose et repose

La dépose et la repose sont décrites dans le groupe de réparation 96.
→ Équipement électrique; Groupe de rép.96
