Revue Technique Automobile Volkswagen Golf 5: Calculateur de sac gonflable -J234- : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Carrosserie - Travaux de montage à l`intérieur / Protection des passagers / Sac gonflable / Calculateur de sac gonflable -J234- : dépose et repose

ATTENTION !   ATTENTION !
Lors des opérations sur le calculateur de sac gonflable -J234-, tenir compte des règles de sécurité durant les travaux sur les modules de sac gonflable, de rétracteurs de ceintures et de découplage de batterie (composants pyrotechniques) → Chapitre.

Dépose

-  Déconnecter la batterie → Groupe de rép.27.
-  Déposer de la console centrale les revêtements droit et gauche de zone de plancher (il n'est pas nécessaire de démonter d'autres pièces de la console centrale) :
Modèle de base → Chapitre.
Modèle Highline → Chapitre.

  Nota

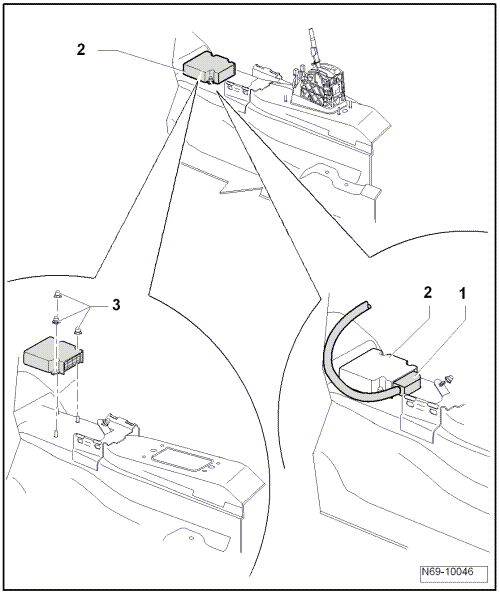

Par souci de clarté, la console centrale n'est pas représentée sur la figure.
-  Déverrouiller la fiche -1- et débrancher le câblage du calculateur -2-.
-  Dévisser les trois écrous -3- (9 Nm).
-  Sortir le calculateur du véhicule.

Repose

Repose

-  La repose s'effectue dans l'ordre inverse de la dépose.
-  Mettre le contact d'allumage.
ATTENTION !   ATTENTION !
Veiller à ce que personne ne se trouve dans le véhicule.
-  Reconnecter la batterie → Groupe de rép.27.
-  Si le calculateur a été remplacé, il doit être codé. Composants : adaptation (codage) → Chapitre.
Accident avec déclenchement du sac gonflable
Après le remplacement des modules de sacs gonflables ou du calculateur de sac gonflable, coller les étiquettes (uniquement les bandes détachables) des composants n ...
