Revue Technique Automobile Volkswagen Golf 5: Grille de calandre GTI, modèles spéciaux GTI, GT, R32 : support de plaque de police

Revue Technique Automobile Volkswagen Golf 5 / Carrosserie - Travaux de montage à l`extérieur / Equipement ext. / Grille de calandre / Grille de calandre GTI, modèles spéciaux GTI, GT, R32 : support de plaque de police

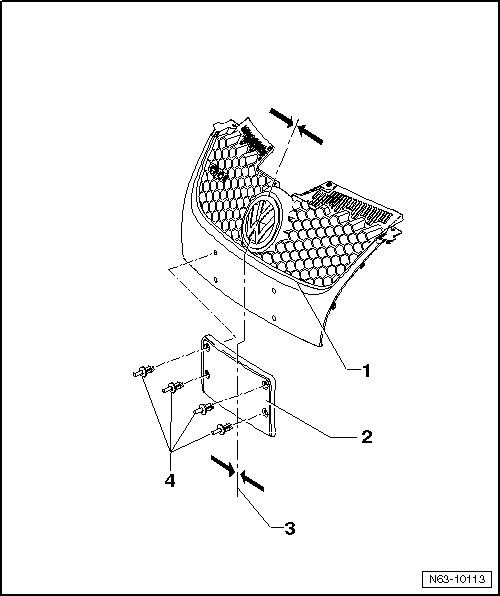

1 -  Grille de calandre
Sans trous de fixation.
2 -  Support de plaque de police
Pour différents pays
Tenir compte des dimensions propres aux différents pays.
Reposer :
-  Centrer le support de plaque de police -3-, repérer et percer les trous.
-  Fixer le support de plaque de police à l'aide de clips.
3 -  Ligne médiane
4 -  Clip
Au nombre de quatre
