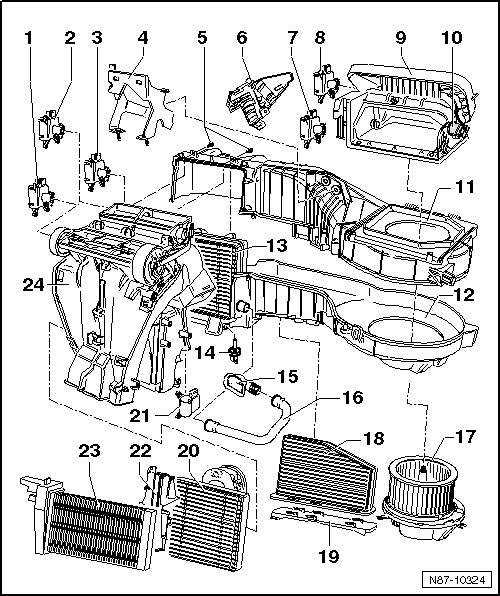

Revue Technique Automobile Volkswagen Golf 5: Appareil de chauffage et de climatisation " Climatronic " : désassemblage et réassemblage

Revue Technique Automobile Volkswagen Golf 5 / Chauffage, climatiseur / Climatiseur / Travaux de maintenance sur le circuit frigorifique devant être effectués exclusivement dans des ateliers adéquats disposant de personnel spécialisé / Appareil de chauffage et de climatisation " Climatronic " : désassemblage et réassemblage

1 -  Servomoteur de volet central -V70-
Contrôler : système de diagnostic embarqué, de métrologie et d'information -VAS 5051- (ou modèle ultérieur)
Déposer et reposer → Chapitre
Remplacer : initialiser le réglage de base avec le système de diagnostic embarqué, de métrologie et d'information -VAS 5051- (ou modèle ultérieur) → Chapitre.
2 -  Servomoteur de volet de mélange d'air gauche -V158-
Contrôler : système de diagnostic embarqué, de métrologie et d'information -VAS 5051- (ou modèle ultérieur)
Déposer et reposer → Chapitre
Remplacer : initialiser le réglage de base avec le système de diagnostic embarqué, de métrologie et d'information -VAS 5051- (ou modèle ultérieur) → Chapitre.
3 -  Servomoteur de volet de dégivrage-désembuage -V107-
Contrôler : système de diagnostic embarqué, de métrologie et d'information -VAS 5051- (ou modèle ultérieur)
Déposer et reposer → Chapitre
Remplacer : initialiser le réglage de base avec le système de diagnostic embarqué, de métrologie et d'information -VAS 5051- (ou modèle ultérieur) → Chapitre.
4 -  Support
5 -  Vis
Pour désolidariser le boîtier du répartiteur d'air et celui de l'évaporateur, il faut dévisser les vis.
6 -  Capuchon
7 -  Véhicules jusqu'à la semaine 17/07 : servomoteur de volet de recyclage d'air -V113-, à partir de la semaine 18/07 : suppression du servomoteur de volet de recyclage d'air -V113-
Contrôler : système de diagnostic embarqué, de métrologie et d'information -VAS 5051- (ou modèle ultérieur)
Déposer et reposer → Chapitre
Remplacer : initialiser le réglage de base avec le système de diagnostic embarqué, de métrologie et d'information -VAS 5051- (ou modèle ultérieur) → Chapitre.
8 -  Véhicules jusqu'à la semaine 17/07 : servomoteur de volet de pression dynamique -V71-, à partir de la semaine 18/07 : servomoteur de volet d'air frais, de recyclage d'air et de pression dynamique -V425-
Contrôler : système de diagnostic embarqué, de métrologie et d'information -VAS 5051- (ou modèle ultérieur)
Déposer et reposer → Chapitre sur les véhicules jusqu'à la semaine 17/07
Déposer et reposer → Chapitre sur les véhicules à partir de la semaine 18/07
Remplacer : initialiser le réglage de base avec le système de diagnostic embarqué, de métrologie et d'information -VAS 5051- (ou modèle ultérieur) → Chapitre.
9 -  Boîtier d'entrée d'air
Avec volet de recyclage d'air
Avec volet de pression dynamique (Climatronic)
10 -  Détecteur de température dans le conduit d'entrée d'air frais -G89-
Uniquement monté sur les véhicules jusque 12.05
Contrôler : système de diagnostic embarqué, de métrologie et d'information -VAS 5051- (ou modèle ultérieur)
Fonction : le détecteur de température pilote le volet de mélange d'air et la soufflante d'air frais en fonction de la température.
Pour le démontage, déposer le tableau de bord → Carrosserie - Travaux de montage à l'intérieur; Groupe de rép.70.
11 -  Boîtier d'évaporateur : moitié supérieure
Désassembler et réassembler le boîtier d'évaporateur → Chapitre
12 -  Boîtier d'évaporateur : moitié inférieure
Désassembler et réassembler le boîtier d'évaporateur → Chapitre
13 -  Évaporateur
Déposer et reposer → Chapitre
14 -  Détecteur de température d'évaporateur -G308- ou transmetteur de température de diffusion de l'évaporateur -G263-
Contrôler : système de diagnostic embarqué, de métrologie et d'information -VAS 5051- (ou modèle ultérieur)
  Nota
L'une ou l'autre de ces deux désignations de composant apparaît suivant le logiciel. Cependant, les tâches sont les mêmes.
Déposer et reposer → Chapitre
15 -  Ajutage de raccord de réfrigération de boîte à gants
Pour le démontage, il faut déposer la boîte à gants → Carrosserie - Travaux de montage à l'intérieur; Groupe de rép.68.
16 -  Durite de réfrigération de boîte à gants
Pour le démontage, il faut déposer la boîte à gants → Carrosserie - Travaux de montage à l'intérieur; Groupe de rép.68.
Position de montage de l'ajutage de raccord de réfrigération de boîte à gants → fig.
17 -  Soufflante d'air frais -V2- avec calculateur de soufflante d'air frais -J126-
Sur les véhicules à partir de 11.05, le calculateur de soufflante d'air frais -J126- peut être remplacé individuellement.
Contrôler : système de diagnostic embarqué, de métrologie et d'information -VAS 5051- (ou modèle ultérieur)
Déposer et reposer la soufflante d'air frais -V2- → Chapitre.
Déposer et reposer le calculateur de soufflante d'air frais -J126- → Chapitre.
18 -  Filtre à poussière et à pollen
Avec filtre à charbon actif
Déposer et reposer → Chapitre
19 -  Capuchon
Pour filtre à poussière et à pollen
20 -  Échangeur de chaleur
Déposer et reposer → Chapitre
21 -  Servomoteur de volet de mélange d'air droit -V159-
Contrôler : système de diagnostic embarqué, de métrologie et d'information -VAS 5051- (ou modèle ultérieur)
Déposer et reposer → Chapitre
Remplacer : initialiser le réglage de base avec le système de diagnostic embarqué, de métrologie et d'information -VAS 5051- (ou modèle ultérieur) → Chapitre.
22 -  Revêtement d'échangeur de chaleur
23 -  Résistance chauffante de chauffage d'appoint -Z35-
Uniquement sur les véhicules à moteur diesel sans chauffage d'appoint.
Contrôler : avec le système de diagnostic embarqué, de métrologie et d'information -VAS 5051- (ou modèle ultérieur), sous Chauffage, Ventilation, Climatiseur ; Systèmes aptes à l'autodiagnostic ; Chauffage d'appoint ; Composants électriques.
Déposer et reposer sur les véhicules jusque 1K-7P015628 et 1K-7B084800 → Chapitre
Déposer et reposer sur les véhicules à partir de 1K-7P015629 et 1K-7B084801 → Chapitre
24 -  Boîtier répartiteur d'air

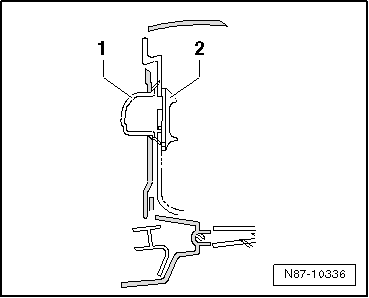

Position de montage de l'ajutage de raccord de réfrigération de boîte à gants
1 -  Ajutage de raccord
2 -  Soupape
