Revue Technique Automobile Volkswagen Golf 5 / Carrosserie - Travaux de montage à l`extérieur / Equipement ext. / Grille de calandre / Grille de calandre R32 : vue d'ensemble du montage

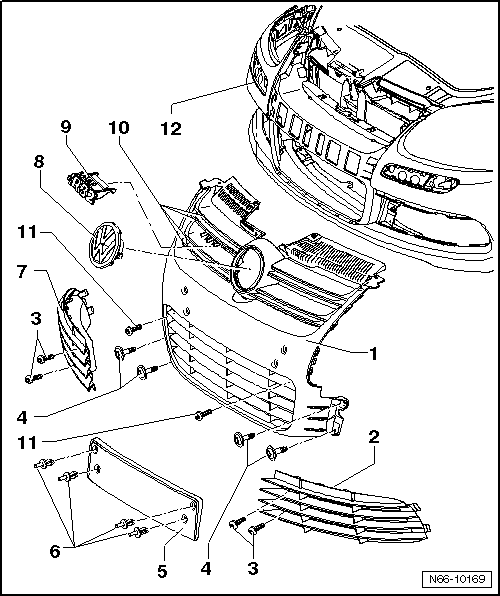

1 -  Grille de calandre
Matériau : acrylonitrile-styrène-acrylester (ASA)
Dépose : → Chapitre
2 -  Grille d'entrée d'air gauche
Dépose : → Chapitre
3 -  Vis
Deux unités de chaque côté
1 Nm
4 -  Vis
Au nombre de quatre
2 Nm
5 -  Support de plaque de police
Pour différents pays
Fixé sur la grille de calandre par des clips expansibles.
Sur la grille de calandre sans trous de fixation → Chapitre
6 -  Rivet expansible
Au nombre de quatre
7 -  Grille d'entrée d'air gauche
Dépose : → Chapitre
8 -  Emblème
Clipsé dans la grille de calandre.
À démonter uniquement lorsque la grille de calandre est déposée.
Dépose : → Chapitre
9 -  Monogramme R32 à l'avant
Encliqueté sur la grille de calandre.
À démonter uniquement lorsque la grille de calandre est déposée.
Dépose : → Chapitre
10 -  Moulure d'encadrement
Encliquetée sur la grille de calandre.
11 -  Vis
Au nombre de deux
1 Nm
12 -  Bouclier de pare-chocs
Grille de calandre GTI, modèles spéciaux GTI, GT, R32 : support de plaque de police
1 -  Grille de calandre Sans trous de fixation. 2 -  Support de plaque de police Pour différents pays ...

Grille de calandre R32 : dépose et repose
Dépose   -  Dévisser les vis -4- et extraire les grilles d'aération -3 et 6- des crantages dans le bouclier de pare-chocs en les ...
