Revue Technique Automobile Volkswagen Golf 5: Dispositif d'attelage : vue d'ensemble du montage

Revue Technique Automobile Volkswagen Golf 5 / Carrosserie - Travaux de montage à l`extérieur / Pare- chocs / Pare-chocs arrière / Dispositif d'attelage : vue d'ensemble du montage

DANGER !   DANGER !
Les vis -3- sont montées en aveugle et empêchent les gaz d'échappement de pénétrer dans l'habitacle ; elles doivent toujours être montées.
  Nota
Selon la version, il faut tenir compte de légères différences.
Les couples de serrage sont valables uniquement pour les dispositifs d'attelage de première monte.
Demander au fabricant en question les couples de serrage des autres dispositifs.

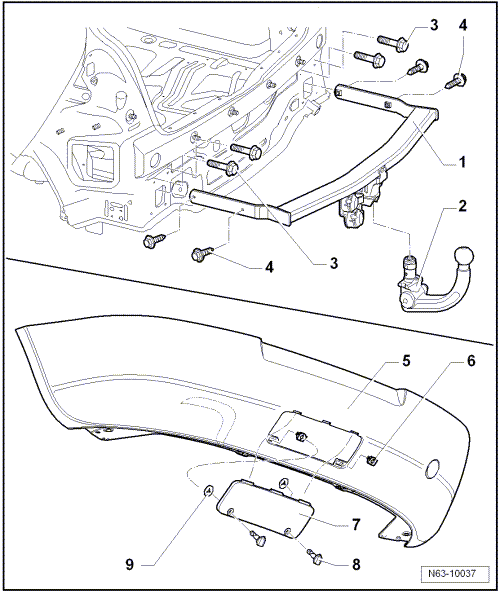

1 -  Dispositif d'attelage
Le dispositif d'attelage représenté est doté d'une boule amovible.
2 -  Rotule
La boule amovible est logée dans le rangement gauche du coffre à bagages.
3 -  Vis
Vis montées en aveugle
Au nombre de quatre
20 Nm
4 -  Vis
Au nombre de quatre
50 Nm + serrage angulaire de 90
Les vis doivent toujours être remplacées après avoir été desserrées.
5 -  Cache
Matériau : PP/EPDM
Dépose et repose → Chapitre
6 -  Agrafe-ressort
Au nombre de deux
7 -  Cache/dispositif d'attelage
8 -  Fermeture rotative
Au nombre de deux
9 -  Rondelle de maintien
Au nombre de deux
