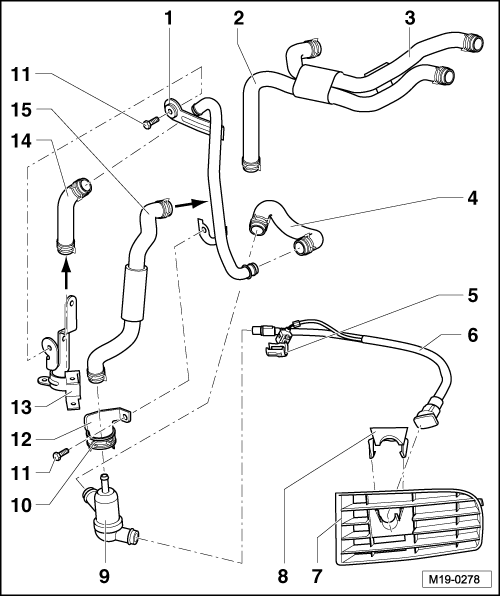

Revue Technique Automobile Volkswagen Golf 5: Réchauffeur de moteur : vue d'ensemble du montage pour TDI Common Rail 2,0 l

Revue Technique Automobile Volkswagen Golf 5 / Chauffage d`appoint / Chauffage d`appoint- Amplificateur de chaleur / Réchauffeur de moteur, électrique 230 V - dans d'autres pays aussi : 115 V / Réchauffeur de moteur : vue d'ensemble du montage pour TDI Common Rail 2,0 l

1 -  Tuyau de liquide de refroidissement de préchauffage du moteur
2 -  Durite de l'ajutage de raccord du bloc-cylindres, menant au radiateur d'huile de boîte
3 -  Durite venant du radiateur d'huile de boîte menant au radiateur d'huile-moteur
4 -  Durite du tuyau de liquide de refroidissement de préchauffage du moteur, menant au préchauffage du moteur
5 -  Verrouillage
6 -  Câble de raccord pour alimentation électrique externe
7 -  Grille d'aération gauche
Grille d'entrée d'air : dépose et repose → Groupe de rép.63.
8 -  Support
9 -  Préchauffage du moteur
Déposer et reposer → Groupe de rép.19
10 -  Collier de serrage de préchauffage du moteur
fixé sur le support
11 -  10 Nm
12 -  Support de préchauffage du moteur
13 -  Support de câblage et de tuyau de liquide de refroidissement
14 -  Durite de radiateur d'huile-moteur allant au tuyau de liquide de refroidissement de préchauffage du moteur
15 -  Durite de préchauffage du moteur allant au tuyau de liquide de refroidissement sur le bloc-cylindres
Préchauffage du moteur : vue d'ensemble du montage pour MPI 1,6 l MPI, FSI 2,0 l, TDI 1,9 l
1 -  Préchauffage du moteur 2 -  Support 3 -  Écrou 40 Nm 4 -  Collier ...

Fiche pour connexion au secteur : dépose et repose
Les travaux sur l'équipement électrique ne peuvent être effectués que par des personnes qui possèdent les compétences nécessaires. ...
