Revue Technique Automobile Volkswagen Golf 5: Calculateur central de système confort -J393-

Revue Technique Automobile Volkswagen Golf 5 / Equipement électrique / Câblages / Calculateurs / Calculateur central de système confort -J393-

  Nota
Informations supplémentaires :
→ n318
→ n319
→ Schémas de parcours du courant, Dépannage Equipement électrique et Emplacements de montage
→ Notice d'utilisation
Description générale :
Le calculateur central de système confort -J393- remplit les fonctions suivantes dans le véhicule :
Commande du toit ouvrant coulissant/relevable (validation)
Commande des lève-glaces (validation)
Commande du verrouillage centralisé
Commande de l'alarme antivol
Récepteur radio
Fermeture arrière
Commande confort
Certaines des fonctions susmentionnées peuvent être adaptées → Chapitre.
Détection et affichage des défauts :
Le calculateur central de système confort -J393- est équipé d'un autodiagnostic qui en facilite dépannage.
Pour le dépannage, utiliser le → Lecteur de diagnostic.


Calculateur central de système confort -J393- : dépose et repose

Dépose :
Couper le contact d'allumage, désactiver tous les consommateurs électriques, puis retirer la clé de contact.
Déposer la boîte à gants → Carrosserie - Travaux de montage à l'intérieur; Groupe de rép.68.

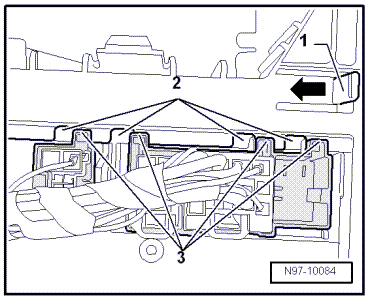

Tirer l'ergot de fixation -1- du support du calculateur central de système confort -J393- dans le -sens de la flèche- et pousser le calculateur central de système confort -J393- jusqu'à ce que les évidements -2- se trouvent au-dessus des évidements -3-.
  Nota

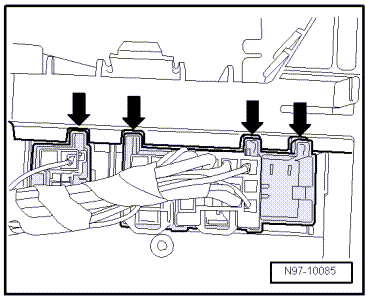

Les fiches ne peuvent être déverrouillées et débranchées que si les évidements -flèches- des fiches et du support se superposent exactement.
Déverrouiller les fiches et les débrancher du calculateur central de système confort -J393-.
  Nota
Le nombre de fiches varie en fonction de l'équipement du véhicule.

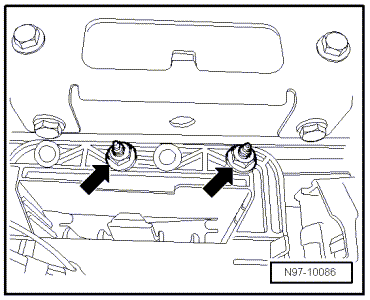

Dévisser les écrous de fixation -flèches-.
Retirer le support en même temps que le calculateur central de système confort -J393-.

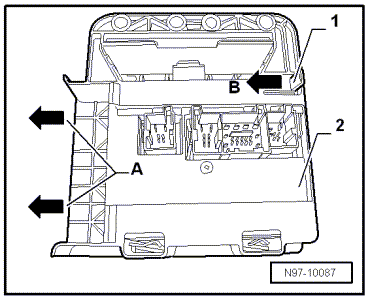

Tirer l'ergot de fixation -1- dans le sens de la -flèche B- et dégager le calculateur central de système confort -J393--2- du support en le poussant dans le sens de la -flèche A-.
Repose :
La repose s'effectue dans l'ordre inverse de la dépose en tenant toutefois compte de ce qui suit :
  Nota
Lorsqu'un calculateur central neuf de système confort a été posé, il faut le coder → Chapitre.

Les fiches ne peuvent être branchées et verrouillées que si les évidements -flèches- des fiches et du support se superposent exactement.


Calculateur central de système confort -J393- : codage

Calculateur central de système confort -J393- : codage → Lecteur de diagnostic.

Calculateur central de système confort -J393- : adaptation

Les fonctions suivantes peuvent être adaptées :
Activation ou désactivation de l'" ouverture individuelle de porte " → Remarque
Activation ou désactivation du " verrouillage automatique de toutes les portes et du hayon à plus de 15 km/h " → Remarque
Activation ou désactivation du " déverrouillage automatique lors du retrait de la clé de contact " → Remarque
" Message de déverrouillage via l'accès et l'autorisation de démarrage "
" Message de déverrouillage via la radiocommande "
" Message de déverrouillage via le commutateur à clé "
" Message de verrouillage via l'autorisation d'accès et de démarrage "
" Message de verrouillage via la radiocommande "
" Message de verrouillage via le commutateur à clé "
" Message d'alarme antivol en mode veille "
" Réglage de la variante nationale pour l'avertisseur d'alerte intelligent "
" Sensibilité du capteur d'inclinaison "
" Sensibilité de la protection volumétrique "
Activation ou désactivation de la " surveillance de batterie (avertisseur d'alarme) "
Activation ou désactivation de la " commande confort via la radiocommande "
Activation ou désactivation de la " temporisation de l'alarme antivol à l'ouverture de la porte du conducteur "
Activation ou désactivation du " verrouillage automatique du hayon à plus de 7 km/h "
1)  Sur les véhicules en finition " Highline ", il n'est pas possible d'adapter le fonctionnement avec un système de diagnostic embarqué, de métrologie et d'information ; l'adaptation ne peut être effectuée que directement par l'intermédiaire du commodo, dans le combiné d'instruments, via les fonctions " Réglage de base, Menu principal, Réglages et confort ".
Calculateur central de système confort -J393- : adaptation → Lecteur de diagnostic.


Calculateur central de système confort -J393- : interrogation des sources d'alarme de l'alarme antivol

Calculateur central de système confort -J393- : interrogation des sources d'alarme de l'alarme antivol → Lecteur de diagnostic.
