Revue Technique Automobile Volkswagen Golf 5: Calculateur d'identification de remorque -J345

Revue Technique Automobile Volkswagen Golf 5 / Equipement électrique / Câblages / Calculateurs / Calculateur d'identification de remorque -J345

Description générale

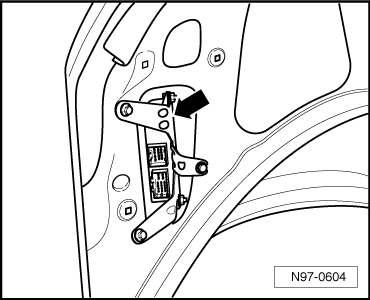

Le calculateur d'identification de remorque -J345--flèche- se trouve dans le coffre à bagages, derrière le revêtement latéral arrière gauche.
  Nota
Informations supplémentaires :
→ n318
→ n319
→ Schémas de parcours du courant, Dépannage Equipement électrique et Emplacements de montage
→ Notice d'utilisation
  Nota
Actuellement, la Golf est équipée uniquement de calculateurs produits par la société Westfalia.
Pour contrôler le calculateur, utiliser le contrôleur pour prises de courant -V.A.G 1537/A- ou le -VAS 5800-.
À partir d'une réduction de puissance d'au moins 5 W → Remarque, le calculateur d'identification de remorque -J345- identifie la " traction de remorque " et transmet cette information à divers calculateurs via le bus de données CAN.
Le calculateur d'identification de remorque -J345- reçoit les informations (commande d'éclairage) du calculateur de réseau de bord -J519- et du calculateur central de système confort -J393- via le bus de données CAN.
1)  Au moins le clignotant ou le feu de position doit être activé pour que le calculateur détecte la " présence d'une remorque ".
Détection et affichage des défauts :
Le calculateur d'identification de remorque -J345- est équipé d'un autodiagnostic qui en facilite dépannage.
Pour le dépannage, utiliser le → Lecteur de diagnostic.
La prise de courant de dispositif d'attelage peut être contrôlée à l'aide du contrôleur pour prises de courant pour remorque -VAS 5800- ou le contrôleur pour prises de courant -V.A.G 1537/A- → Remarque.
Outillage spécial, contrôleurs, appareils de mesure et matériel nécessaires

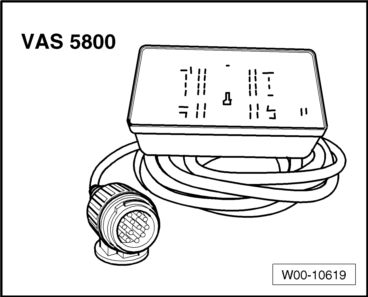

Contrôleur de prises de courant pour remorque -VAS 5800-

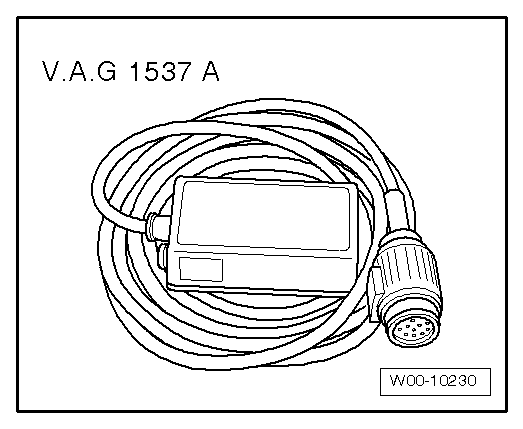

Contrôleur pour prises de courant -V.A.G 1537/A- → Remarque
2)  Le contrôleur pour prises de courant -V.A.G 1537/A- devient trop chaud et se met automatiquement hors circuit. À l'issue d'une phase de refroidissement, le contrôleur pour prises de courant -V.A.G 1537/A- fonctionne à nouveau parfaitement.


Calculateur d'identification de remorque -J345- : dépose et repose

Outillage spécial, contrôleurs, appareils de mesure et matériel nécessaires

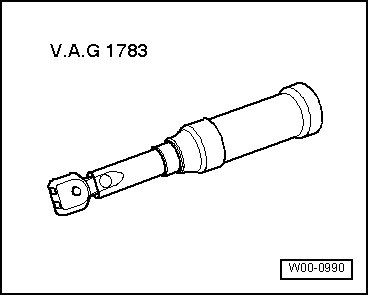

Clé dynamométrique -V.A.G 1783-
Dépose :
-  Couper le contact d'allumage, désactiver tous les consommateurs électriques, puis retirer la clé de contact.
-  Déposer le revêtement de panneau latéral gauche dans le coffre à bagages → Carrosserie - Travaux de montage à l'intérieur; Groupe de rép.70.

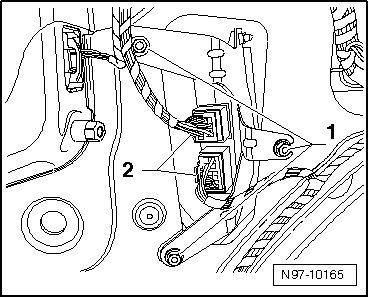

-  Déverrouiller les fiches -2- et les débrancher du calculateur d'identification de remorque -J345-.
  Nota
Le nombre de fiches sur le calculateur d'identification de remorque -J345- peut différer par rapport à la figure en fonction du niveau d'équipement du véhicule.
-  Dévisser les vis de fixation -1- et retirer du véhicule le calculateur d'identification de remorque -J345- et son support.

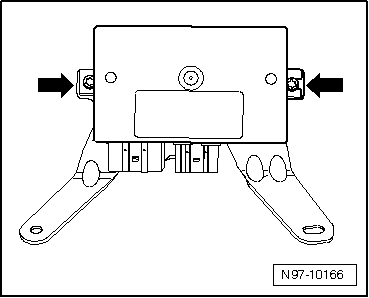

-  Dévisser les vis de fixation -flèches- et retirer le calculateur d'identification de remorque -J345- de son support.
Repose :
La repose s'effectue dans l'ordre inverse de la dépose en tenant toutefois compte de ce qui suit :
-  Serrer les vissages aux couples prescrits → Chapitre.
  Nota
Lorsqu'un calculateur d'identification de remorque -J345- neuf a été posé, il faut le coder → Chapitre.


Calculateur d'identification de remorque -J345- : codage

-  Calculateur d'identification de remorque -J345- : codage → Lecteur de diagnostic.

Calculateur d'ouverture de porte de garage -J530-

Calculateur d'ouverture de porte de garage -J530- : dépose et repose

-  Calculateur d'ouverture de porte de garage -J530- : dépose et repose → Chapitre.
Unité de commande d'ouverture de porte de garage -E284- : contrôle
-  Unité de commande d'ouverture de porte de garage -E284- : contrôle → Lecteur de diagnostic.
