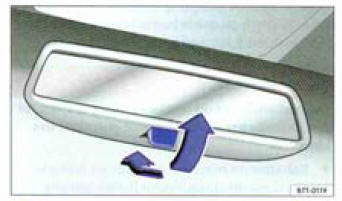

Fig. 83 Rétroviseur intérieur jour/nuit manuel

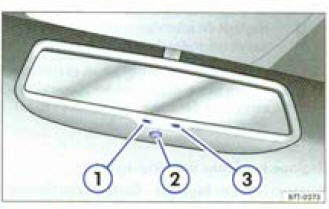

Fig. 84 Rétroviseur interiour photosensible
Réglez le rétroviseur intérieur pour le conducteur de manière à garantir une visibilité suffisante vers l'arriére à travers la glace arrière.
Rétroviseur intérieur jour/nuit manuel
Rétroviseur intérieur photosensible
Vous pouvez activer et désactiver la position nuit automatique à l'aide de la commande située sur le rétroviseur intérieur : fig. 84(2). Lorsque le mode antléblouissement automatique est activé, le témoin (1) est allumé.
Lorsque le contact d'allumage est mis, le capteur (3) fait passer le rétroviseur intérieur automatiquement en position nuit en fonction de l'obscurité et en cas de lumière incidente venant de l'arrière.
La position nuit automatique est désactivée lorsque la marche ainere est engagée ou que la lampe de lectuir ou le plafonnier est allumé.
Lorsque l`incidence de lumière sur le capteur est amoindrie ou interrompue (par ex. en raison d'un storr pare-soleil), la fonction antié-blouissement automatique du rétroviseur intérieur ne fonctionne pas ou ne fonctionne pas correctement.
Rétroviseurs
Rétroviseurs extérieursStructure d'une peinture d'usine
Système de teinte opaque, conventionnelle
Épaisseur de la couche : env. 80 - 120 ?m
1 -
Tôle d'acier
2 -
Phosphatation au zinc
3 - ...
Mécanisme de direction électromécanique de la génération II : vue d'ensemble
du montage, véhicules à direction à droite, jusqu'au millésime 2008
Nota
Le mécanisme de direction de la génération 2
n'est pus disponible comme pièce de rechange.
Si le mécanisme de direction doit être remplacé, un mécanisme neuf
de direction de troisième génération doit alors être monté.
...
Lève-glace : dépose et repose
Nota
Sont décrites uniquement la dépose et la repose du lève-glace
droit. La dépose et la repose du lève-glace gauche s'effectuent
de façon analogue.
Suivant la version de modèle, 2 ou 4 portes, il faut tenir ...
