Description générale :
L'interface de diagnostic du bus de données -J533- (gateway ou passerelle) est constituée par un calculateur séparé. Elle remplit les fonctions suivantes dans le véhicule :
Réalisation de l'échange de données entre les systèmes à bus de données CAN : " bus de données CAN propulsion ", " bus de données CAN confort " et " bus de données CAN infodivertissement ".
Transfert des données de diagnostic des systèmes à bus de données CAN sur le câble K et inversement, permettant l'utilisation des données par le → Lecteur de diagnostic.
  Nota
En cas de dépose de l'interface de diagnostic du bus de données -J533-, il faut dans tous les cas effectuer la procédure décrite sous → Chapitre "Interface de diagnostic du bus de données -J533- : remplacement" afin de consulter les codes enregistrés dans l'appareil.
Détection et affichage des défauts :
L'interface de diagnostic du bus de données -J533- est équipée d'un autodiagnostic qui en facilite le dépannage.
Pour le dépannage, utiliser le mode " Assistant de dépannage " du système de diagnostic embarqué, de métrologie et d'information -VAS 5051A-.


Interface de diagnostic du bus de données -J533- : remplacement

-  Interface de diagnostic du bus de données -J533- : remplacement → Lecteur de diagnostic.


Interface de diagnostic du bus de données -J533- : dépose et repose

Dépose :
  Nota
Avant la dépose de l'interface de diagnostic du bus de données -J533-, il faut dans tous les cas effectuer la procédure décrite sous → Chapitre "Interface de diagnostic du bus de données -J533- : remplacement" afin de consulter les codes enregistrés dans l'appareil.
-  Couper le contact d'allumage, désactiver tous les consommateurs électriques, puis retirer la clé de contact.
-  Déposer le cache de plancher côté conducteur → Carrosserie - Travaux de montage à l'intérieur; Groupe de rép.68.

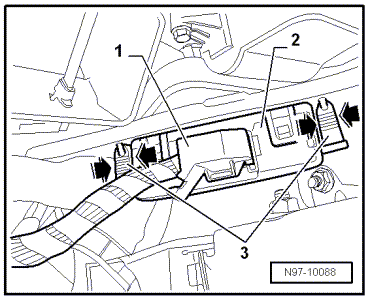

-  Déverrouiller le connecteur -1- et le débrancher de l'interface de diagnostic du bus de données -J533--2-.
-  Comprimer -flèches- les goupilles de fixation -3- et les expulser des alésages.
Repose :
La repose s'effectue de façon analogue, dans l'ordre inverse de la dépose.
