Revue Technique Automobile Volkswagen Golf 5: Glace latérale arrière non brisée : dépose
| Détacher le revêtement dans la zone supérieure de
l'habitacle
→ Carrosserie - Travaux de montage à l'intérieur; Groupe de
rép.70 |
|
|
|
| - |
Déposer le revêtement des montants B et C
→ Carrosserie - Travaux de montage à l'intérieur; Groupe de
rép.70. |
| - |

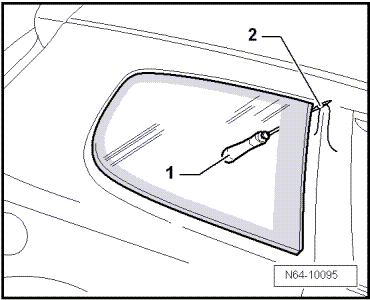

Faire passer l'alêne -V.A.G 1474/2--1-
à travers le cordon de colle. |
| - |
Tirer le fil tranchant -2- vers
l'intérieur du véhicule en le faisant passer à travers le
mastic-colle à l'aide de l'alêne -V.A.G 1474/2--1-. |
|
|
|
| - |
Arrêter l'extrémité du fil tranchant à l'intérieur avec la
poignée -V.A.G 1351/1--1- pour
empêcher de la tirer vers l'extérieur. |
| - |
Dégager la lèvre d'étanchéité sur tout le pourtour du
flasque de glace et vaporiser avec du solvant de nettoyage
D 009 401 04 (en remplacement du produit antifriction). |
| - |

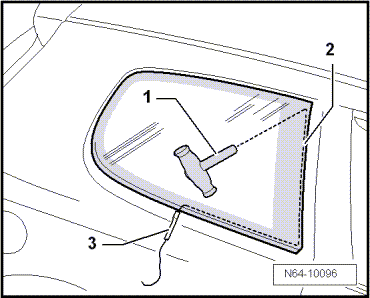

Mettre le fil tranchant -2- en
place autour de la glace latérale. |
| - |
Introduire le fil tranchant -2-
entre la lèvre et le flasque de glace à l'aide du petit tube
-3- et introduire également la
seconde extrémité du fil vers l'intérieur. |
|
|
|
| - |

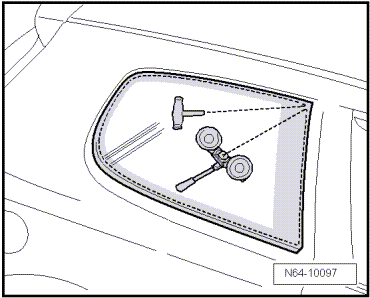

Attacher l'autre extrémité du fil tranchant au dispositif
d'enroulement -V.A.G 1654 A- et découper la glace en déplaçant
le dispositif d'enroulement. |
| - |
Pendant la découpe, plaquer le fil tranchant contre la glace
à l'aide d'une cale -V.A.G 1474/5- de manière à se frayer un
passage sur le flasque de glace. |
|
|
|
Glace latérale arrière brisée : dépose
La dépose d'une glace latérale brisée s'effectue de façon analogue à la
dépose de la glace arrière brisée.
Glace latérale arrière : repose
| Préparation en vue de la repose de la glace non brisée
→ Chapitre |
| Préparation d'une glace neuve en vue de la pose
→ Chapitre |
| Préparation du flasque de carrosserie à la pose de la glace
→ Chapitre |
| Consignes de montage
→ Chapitre |
| Durée minimale de séchage
→ Chapitre |
|
1 -
Glace latérale
Déposer la glace latérale
→ Chapitre.
Reposer la glace latérale
→ Chapitre.
2&nbs ...
Nota
En cas de réutilisation d'une glace non endommagée, couper
les restes d'enduit d'étanchéité adhésif ...
