Dépose

L'élargisseur de bas de caisse est démonté → Chapitre.

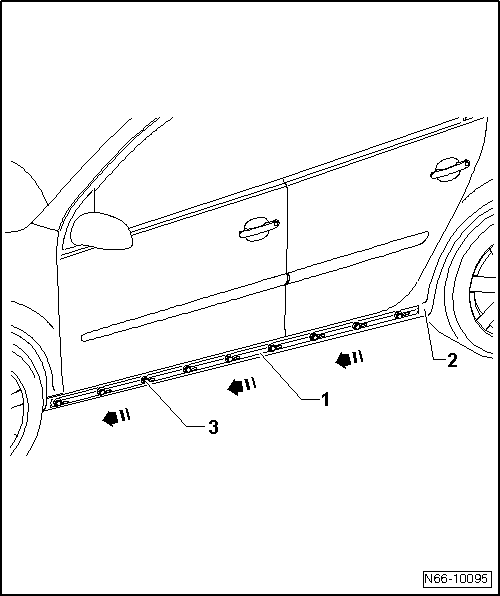

-  Pousser la baguette de maintien -1- dans le sens de la marche -flèches- pour la dégager des vis de fixation -3- et la retirer du bas de caisse -2-.

Repose

  Nota
Les vis de la baguette de maintien sont résistantes à la corrosion. Il n'est pas nécessaire de leur faire subir un quelconque autre traitement.
En cas de serrage trop fort d'une vis, il faut la remplacer impérativement par une vis à surmesure " noire ".


Il n'y a pas de trous prévus pour les vis de fixation.
-  Mesurer l'espacement des trous selon le tableau indiqué ci-dessous.
-  Amorcer d'un coup de pointeau les trous pour les vis de fixation.
-  Percer les trous en ébauche avec un foret de 1,5 mm.
  Nota

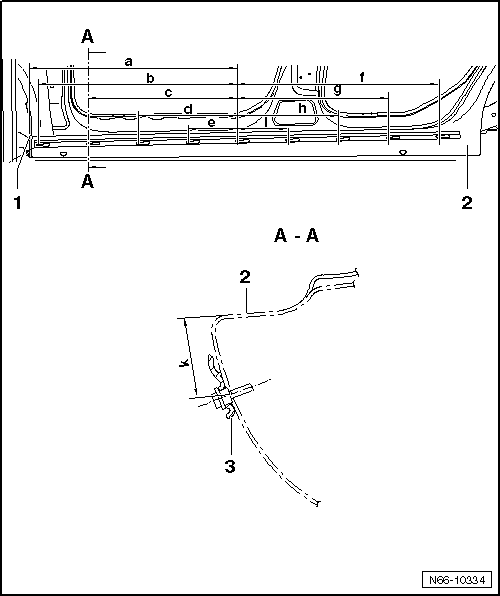

La cote -a- est mesurée en incluant la coquille de passage de roue -2-. Les autres cotes -b à i- sont toujours mesurées à partir du trou central.
La cote -k- peut uniquement être mesurée sur la partie arrière sur les véhicules à quatre portes.
Sur les véhicules à deux portes, la hauteur de la cote -k- doit être évaluée en fonction des trous avant.



Le tableau se lit comme suit.
Cote -a- = 855 mm
Cote -b- = 822 mm
Cote -c- = 617 mm
Cote -d- = 411 mm
Cote -e- = 205 mm
Cote -f- = 205 mm
Cote -g- = 411 mm
Cote -h- = 617 mm
Cote -i- = 822 mm
Cote -k- = 37 mm

C'était le tableau.


Tous les trous pour les vis de fixation sont percés → Chapitre.
-  Visser les vis autotaraudeuses -3- à l'aide de la perceuse-visseuse sans fil -VAS 5036- à vitesse maximale jusqu'à ce que le filet prenne prise. Il est maintenant impératif de poser la perceuse-visseuse sans fil.
-  Serrer les vis au couple le plus bas possible pour qu'elles ne soient pas trop serrées.

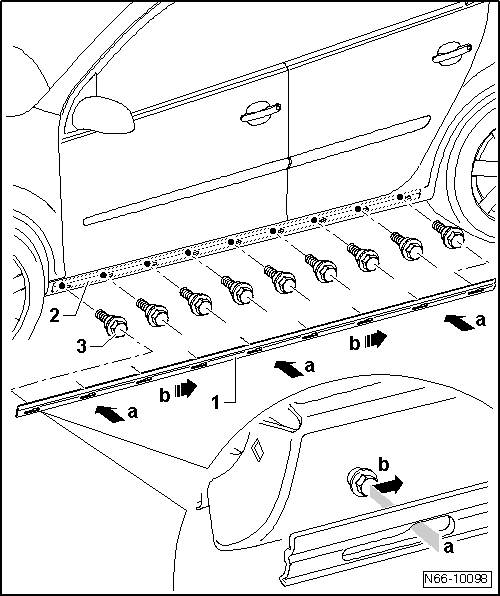

-  Positionner la baguette de maintien -1- en faisant correspondre -flèches a- les orifices aux vis de fixation -2- jusqu'à ce que la baguette de maintien soit plaquée contre le bas de caisse -2-.
Poser la baguette de maintien en se faisant aider par un deuxième monteur pour que toutes les vis de fixation restent dans les orifices lors de la mise en place.
-  Pousser la baguette de maintien dans le sens contraire de la marche -flèche b-, jusqu'en butée.
