Revue Technique Automobile Volkswagen Golf 5: Arbre intermédiaire : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Trains roulant, essieux, direction / Suspension AV, arbre de pont / Demi-arbres de roues : dépose et repose / Arbre intermédiaire : dépose et repose

Outillage spécial, contrôleurs, appareils de mesure et matériel nécessaires

Clé dynamométrique -V.A.G 1332-
Dépose
Déposer le demi-arbre de roue du côté droit → .

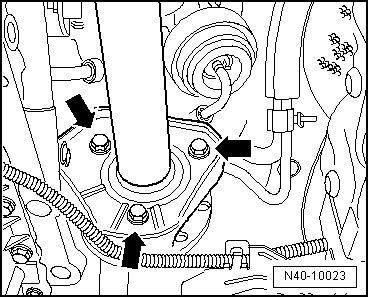

Desserrer les vis -flèches- du palier de fixation.
Retirer l'arbre intermédiaire de la boîte de vitesses.
Remettre l'arbre intermédiaire en état → Chapitre.
Repose

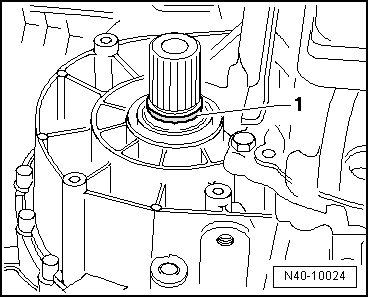

Commencer par remplacer la bague-joint -1- située sur la boîte de vitesses.

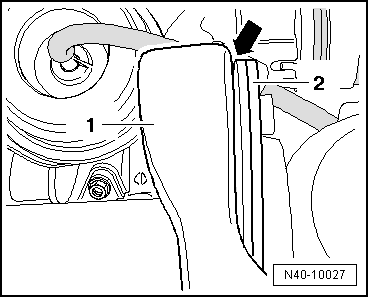

Enfoncer maintenant l'arbre intermédiaire sur l'arbre embrochable de boîte de vitesses jusqu'à ce que le palier -2- porte -flèche-"sans interstice" sur le palier de fixation -1-.

Serrer les vis -flèches- au couple prescrit.
Reposer le demi-arbre de roue → .

Couples de serrage
Composant Couple de serrage
Palier d'arbre intermédiaire sur palier de fixation 20 Nm
