  Nota
L'antenne de pavillon pour véhicules destinés aux USA et au Canada est disponible dans les versions suivantes : " navigation seule ", " téléphone seul ", " radio satellitaire seule " ou " navigation, téléphone et radio satellitaire ".
L'antenne de pavillon est disponible dans les versions suivantes : " navigation seule ", " téléphone seul ", " navigation et téléphone " ou " navigation, téléphone et radiocommande de chauffage stationnaire ".
L'antenne de pavillon est disponible dans les versions "attrape", "aileron de requin" ou encore "antenne 16 V".
La gamme opératoire décrite ci-après concerne la version "aileron de requin" de l'antenne de pavillon. Pour les versions "attrape" et "antenne 16 V", la procédure est applicable de manière analogue.

Dépose
Déposer les revêtements de montant C → Carrosserie - Travaux de montage à l'intérieur; Groupe de rép.Rep.-Gr. 70.
-  Dévisser les deux poignées de maintien situées sous le pavillon.
  Nota
Sur les véhicules avec sac gonflable de tête, il est nécessaire de déposer le ciel prémoulé. → Carrosserie; Groupe de rép.70

-  Abaisser légèrement et avec précaution l'arrière du ciel prémoulé.

-  Dévisser l'écrou -2-.
Sur la Golf berline :

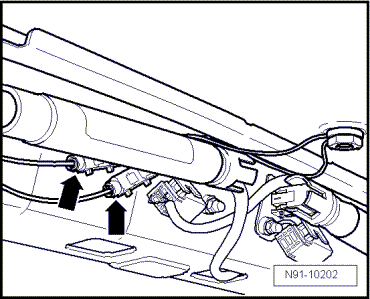

-  Déverrouiller les connecteurs -flèches-, les débrancher puis retirer l'antenne de pavillon.
Sur la Golf Plus :

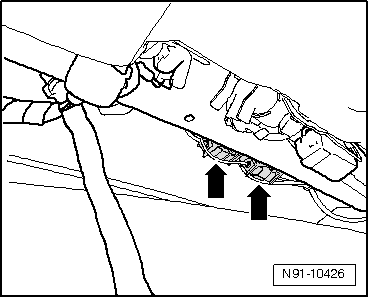

-  Déverrouiller les connecteurs -flèches-, les débrancher puis retirer l'antenne de pavillon.
  Nota
En fonction de sa version, l'antenne peut comporter jusqu'à trois connecteurs.
Le connecteur avec boîtier à fiche violet correspond au câble de téléphone.
Le connecteur avec boîtier à fiche bleu correspond au câble de système de navigation.
La troisième possibilité est constituée par un connecteur de radiocommande de chauffage stationnaire.


Repose

La repose s'effectue de façon similaire dans l'ordre inverse !
  Nota

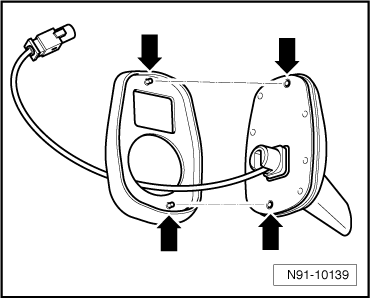

Lors de la mise en place de l'antenne de pavillon, veiller à positionner correctement le joint. Les deux tenons de guidage du joint d'étanchéité doivent être engagés dans les trous prévus à cet effet -flèches- dans le pied d'antenne.

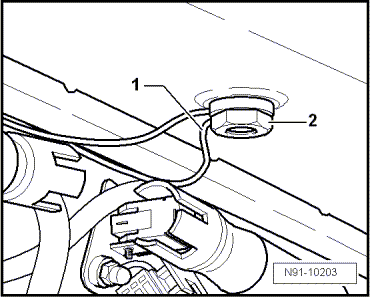

Après avoir mis en place l'antenne de pavillon, veiller au bon positionnement des câbles d'antennes -1- dans le passage de câbles de l'écrou de fixation -2-.
