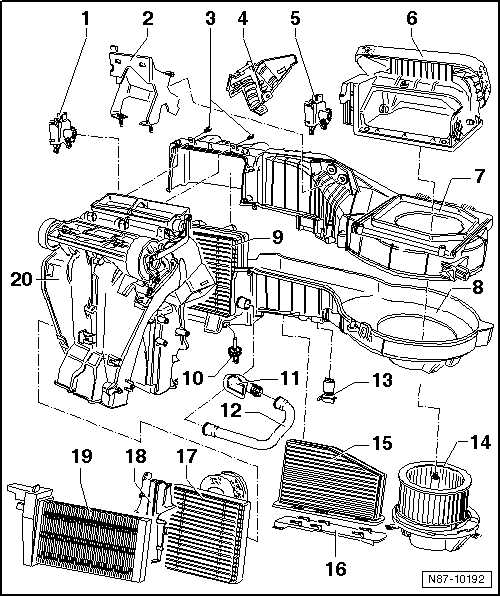

| 1 - | Servomoteur de volet de mélange d'air -V68- |
| Contrôler : système de diagnostic embarqué, de métrologie et d'information -VAS 5051- (ou modèle ultérieur) |
| Déposer et reposer → Chapitre |
| Remplacer : initialiser le réglage de base avec le système de diagnostic embarqué, de métrologie et d'information -VAS 5051- (ou modèle ultérieur) → Chapitre |
| 2 - | Support |
| 3 - | Vis |
| Pour désolidariser le boîtier du répartiteur d'air et celui de l'évaporateur, il faut dévisser les vis. |
| 4 - | Capuchon |
| 5 - | Servomoteur de volet de recyclage d'air -V113- |
| Contrôler : système de diagnostic embarqué, de métrologie et d'information -VAS 5051- (ou modèle ultérieur) |
| Déposer et reposer → Chapitre |
| Remplacer : initialiser le réglage de base avec le système de diagnostic embarqué, de métrologie et d'information -VAS 5051- (ou modèle ultérieur) → Chapitre |
| 6 - | Boîtier d'entrée d'air |
| Avec volet de recyclage d'air |
| 7 - | Boîtier d'évaporateur : moitié supérieure |
| Désassembler et réassembler le boîtier d'évaporateur → Chapitre |
| 8 - | Boîtier d'évaporateur : moitié inférieure |
| Désassembler et réassembler le boîtier d'évaporateur → Chapitre |
| 9 - | Évaporateur |
| Déposer et reposer → Chapitre |
| 10 - | Détecteur de température d'évaporateur -G308- ou transmetteur de température de diffusion de l'évaporateur -G263- |
| Contrôler : système de diagnostic embarqué, de métrologie et d'information -VAS 5051- (ou modèle ultérieur) |
Nota| L'une ou l'autre de ces deux désignations de composant apparaît suivant le logiciel. Cependant, les tâches sont les mêmes. |
| Déposer et reposer → Chapitre |
| 11 - | Ajutage de raccord de réfrigération de boîte à gants |
| Pour le démontage, il faut déposer la boîte à gants → Carrosserie - Travaux de montage à l'intérieur; Groupe de rép.68. |
| Position de montage de l'ajutage de raccord de réfrigération de boîte à gants → fig. |
| 12 - | Durite de réfrigération de boîte à gants |
| Pour le démontage, il faut déposer la boîte à gants → Carrosserie - Travaux de montage à l'intérieur; Groupe de rép.68. |
| 13 - | Résistance série de soufflante d'air frais avec fusible de surchauffe -N24- |
| Déposer et reposer → Chapitre |
| 14 - | Soufflante d'air frais -V2- |
| Déposer et reposer → Chapitre |
| 15 - | Filtre à poussière et à pollen |
| Avec filtre à charbon actif |
| Déposer et reposer → Chapitre |
| 16 - | Capuchon |
| Pour filtre à poussière et à pollen |
| 17 - | Échangeur de chaleur |
| Déposer et reposer → Chapitre |
| 18 - | Revêtement d'échangeur de chaleur |
| 19 - | Résistance chauffante de chauffage d'appoint -Z35- |
| Uniquement sur les véhicules à moteur diesel sans chauffage d'appoint |
| Contrôler : avec le système de diagnostic embarqué, de métrologie et d'information -VAS 5051- (ou modèle ultérieur), sous Chauffage, Ventilation, Climatiseur ; Systèmes aptes à l'autodiagnostic ; Chauffage d'appoint ; Composants électriques. |
| Déposer et reposer sur les véhicules jusque 1K-7P015628 et 1K-7B084800 → Chapitre |
| Déposer et reposer sur les véhicules à partir de 1K-7P015629 et 1K-7B084801 → Chapitre |
| 20 - | Boîtier répartiteur d'air |
|
|
