Revue Technique Automobile Volkswagen Golf 5: Batterie, émetteur-récepteur radio, fusible et faisceau de câbles : vue d'ensemble

Revue Technique Automobile Volkswagen Golf 5 / Communication / Remarques concernant l'utilisation de téléphones mobiles et d'émetteurs-récepteurs radio / Batterie, émetteur-récepteur radio, fusible et faisceau de câbles : vue d'ensemble

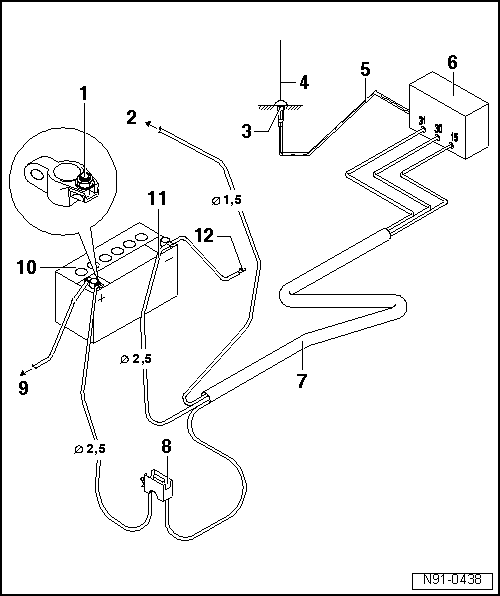

1 -  Raccord positif
Câble rouge avec raccord adéquat
2 -  Vers borne 15a
Raccord vers borne 15a : → Schémas de parcours du courant, Dépannage Equipement électrique et Emplacements de montage
Veiller à ce que ce câble soit pourvu d'un fusible.
Fusible 15 A maxi
3 -  Liaison à la masse de l'antenne
Veiller à assurer un raccord à la masse correct avec la carrosserie.
L'emplacement de montage de l'antenne doit être pourvu d'une protection anticorrosion adéquate.
4 -  Antenne d'émission-réception
Emplacements de montage : ⇒ Tableau page → Chapitre.
5 -  Câble d'antenne blindé
Câble avec connecteur coaxial
6 -  Téléphone ou émetteur-récepteur radio
7 -  Câblage
Alimentation en tension côté positif par un câble de couleur rouge de section 2,5 mm2
Alimentation en tension côté négatif par un câble de couleur marron de section 2,5 mm2
Le cas échéant, liaison à la borne 15a par un câble noir de 1,5 mm2 de section
8 -  Porte-fusibles
À monter à proximité immédiate de la batterie.
9 -  Vers le démarreur
10 -  Batterie
Emplacement de montage dans le compartiment-moteur
11 -  Câble négatif
12 -  Liaison à la masse de la carrosserie
Alimentation en tension
En cas d'installation d'un émetteur-récepteur radio en deuxième monte dans le véhicule, la batterie est utilisée pour raccorder les câbles positif et négatif. ...

Puissances d'émission et emplacements de montage des antennes
Golf 2004 â–º   Nota En vue d'améliorer la protection des piétons, un montage au niveau des pare-chocs n'est plus autorisé sur le plan légal. ...
