Revue Technique Automobile Volkswagen Golf 5: Ampoules de projecteur : remplacement

Revue Technique Automobile Volkswagen Golf 5 / Equipement électrique / Feux, lampes, commutateurs ext. / Projecteurs à lampe(s) à décharge / Ampoules de projecteur : remplacement

Ampoule de lampe à décharge : remplacement

  Nota
Les figures représentent le remplacement de l'ampoule de la lampe à décharge sur le projecteur gauche.
Dépose :
Déposer le projecteur → Chapitre.

Tourner le cache -1- dans le sens de la -flèche- et le retirer.
Tourner le ballast pour lampes à décharge -N195--1- en direction de l'inscription " ÔTÉ ", figurant sur le ballast, jusqu'en butée.
  Nota

La fiche -1- est éjectée automatiquement lorsque le ballast pour lampes à décharge -N195- est tourné dans la direction " ÔTÉ " jusqu'en butée.

Retirer le ballast pour lampes à décharge -N195- du projecteur en le tirant tout droit en arrière.
ATTENTION !   ATTENTION !
Dans le bulbe de verre de la lampe à décharge, la pression peut aller de 7 bars (à froid) à 100 bars (à chaud). Lorsque le bulbe de verre est chaud, sa température peut atteindre jusqu'à 700 C.
Le bulbe de verre peut exploser et il y a risque de brûlures.
Il faut impérativement porter des lunettes de protection et des gants pour procéder à la dépose et à la repose de l'ampoule de la lampe à décharge.

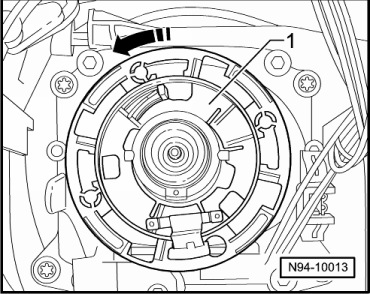

Tourner la sûreté d'ampoule -1- dans le sens de la -flèche- et la retirer.

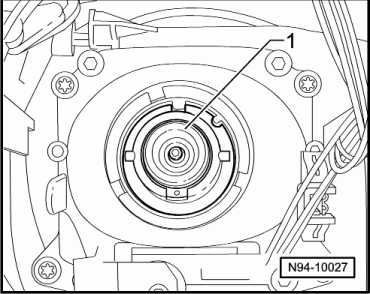

Extraire la lampe à décharge-1- de son logement avec précaution.
Repose :
Prudence !   Prudence !
Veiller à positionner correctement le capuchon lors de sa repose. Toute pénétration d'eau risque de détruire le projecteur.
  Nota
Lors de la pose d'une lampe à décharge, ne pas toucher le bulbe de verre. Les doigts laissent sur le bulbe de verre des traces de graisse qui se vaporisent au moment où la lampe à décharge est allumée et ternissent le bulbe.
N'exposer le bulbe de verre de la lampe à décharge à aucune contrainte mécanique. Le bulbe de verre est extrêmement sensible et soumis en outre à une forte pression.
Éviter de regarder directement dans le faisceau lumineux étant donné que le rayonnement ultraviolet de la lampe à décharge est environ 2,5 fois plus élevé que sur un éclairage halogène classique.
En cas de dépose d'un projecteur à réglage automatique du site, il faut toujours effectuer le réglage de base des projecteurs après la repose → Brochure38.
La repose s'effectue dans l'ordre inverse de la dépose en tenant toutefois compte de ce qui suit :
Lors du montage de la sûreté d'ampoule, veiller à ce que l'ampoule de lampe à décharge soit correctement insérée dans sa fixation.
Contrôler les différentes fonctions du projecteur.
Contrôler le réglage des projecteurs et régler les projecteurs si nécessaire → Brochure38.


Ampoule de feu de route : remplacement

  Nota
Les figures suivantes représentent le remplacement de l'ampoule de feu de route sur le projecteur gauche.
Dépose :
Couper le contact d'allumage, désactiver tous les consommateurs électriques, puis retirer la clé de contact.

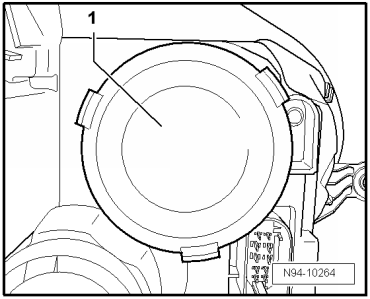

Retirer le capuchon -1-.

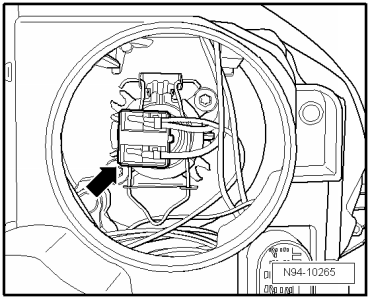

Débrancher la fiche -flèche-.

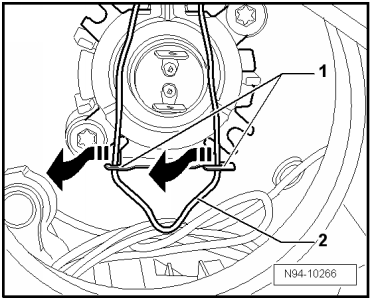

Enfoncer l'étrier-ressort -2- dans le sens de la -flèche- tout en le faisant passer par-dessous les ergots de fixation -1- et rabattre l'étrier-ressort -2- vers le haut.

Retirer l'ampoule de feu de route -1- du projecteur.
Repose :
Prudence !   Prudence !
Veiller à positionner correctement le capuchon lors de sa repose. Toute pénétration d'eau risque de détruire le projecteur.
  Nota
Lors de la pose d'une ampoule, ne pas toucher le bulbe de verre. Les doigts laissent sur le bulbe de verre des traces de graisse qui se vaporisent au moment où l'ampoule est allumée et ternissent le bulbe.
La repose s'effectue dans l'ordre inverse de la dépose en tenant toutefois compte de ce qui suit :

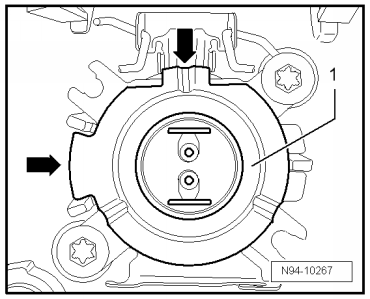

Introduire l'ampoule de feu de route-1- dans les évidements -flèches- sur le projecteur.
Contrôler les différentes fonctions du projecteur.
Contrôler le réglage des projecteurs et régler les projecteurs si nécessaire → Brochure38.


Ampoule de feu de position : remplacement

  Nota
Les figures suivantes représentent le remplacement de l'ampoule de feu de position sur le projecteur gauche.
Dépose :
Couper le contact d'allumage, désactiver tous les consommateurs électriques, puis retirer la clé de contact.

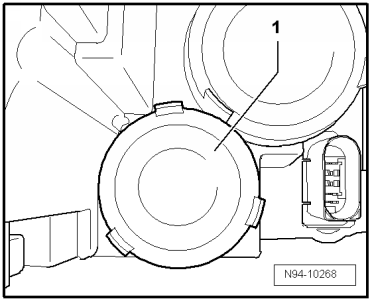

Retirer le capuchon -1-.

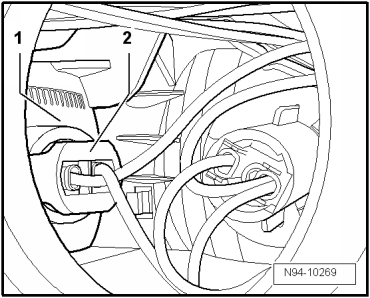

Extraire du réflecteur -1- la douille d'ampoule -2- en même temps que l'ampoule de feu de position, dans la mesure où la longueur des câbles le permet.

Extraire l'ampoule de feu de position-2- de la douille d'ampoule -1- dans le sens de la -flèche-.
Repose :
Prudence !   Prudence !
Veiller à positionner correctement le capuchon lors de sa repose. Toute pénétration d'eau risque de détruire le projecteur.
  Nota
Lors de la pose d'une ampoule, ne pas toucher le bulbe de verre. Les doigts laissent sur le bulbe de verre des traces de graisse qui se vaporisent au moment où l'ampoule est allumée et ternissent le bulbe.
La repose s'effectue dans l'ordre inverse de la dépose en tenant toutefois compte de ce qui suit :
Contrôler les différentes fonctions du projecteur.


Ampoule de clignotant avant : remplacement

  Nota
Les figures suivantes représentent le remplacement de l'ampoule de clignotant avant sur le projecteur gauche.
Dépose :
Couper le contact d'allumage, désactiver tous les consommateurs électriques, puis retirer la clé de contact.

Retirer le capuchon -1-.

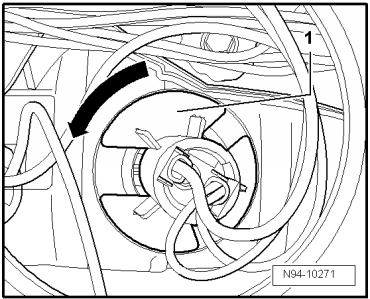

Tourner la douille d'ampoule -1- munie de l'ampoule de clignotant avant dans le sens de la -flèche- et la retirer du réflecteur dans la mesure où la longueur des câbles le permet.

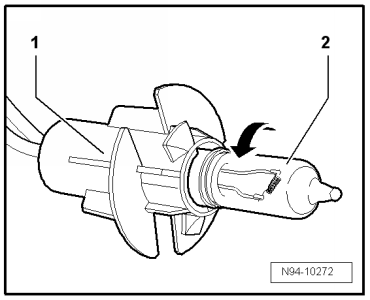

Enfoncer l'ampoule de clignotant avant-2- dans la douille -1- et tourner l'ampoule de clignotant avant-2- dans le sens de la -flèche-.
Retirer l'ampoule de clignotant avant-2- de sa douille -1-.
Repose :
Prudence !   Prudence !
Veiller à positionner correctement le capuchon lors de sa repose. Toute pénétration d'eau risque de détruire le projecteur.
  Nota
Lors de la pose d'une ampoule, ne pas toucher le bulbe de verre. Les doigts laissent sur le bulbe de verre des traces de graisse qui se vaporisent au moment où l'ampoule est allumée et ternissent le bulbe.
La repose s'effectue dans l'ordre inverse de la dépose en tenant toutefois compte de ce qui suit :
Contrôler les différentes fonctions du projecteur.

Projecteur à lampes à décharge : vue d'ensemble du montage
  Nota Contrôler le réglage des projecteurs après les interventions susceptibles d'avoir une incidence sur leur réglage et, si nécessaire, les régler → Brochur ...

Servomoteur de réglage du site des projecteurs : dépose et repose
Dépose :   Nota En cas de dépose-repose ou de remplacement de servomoteurs, il faut contrôler le réglage des projecteurs ...
