Revue Technique Automobile Volkswagen Golf 5: Circuit frigorifique avec détendeur thermostatique et un évaporateur

Revue Technique Automobile Volkswagen Golf 5 / Climatiseur avec fluide frigorigène R134a / Circuit frigorifique - Généralités / Configuration du circuit frigorifique / Circuit frigorifique avec détendeur thermostatique et un évaporateur

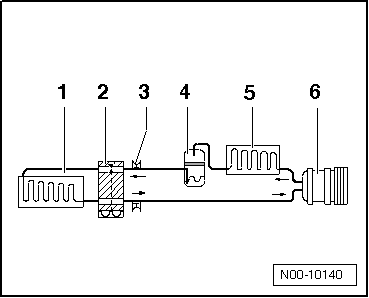

1 -  Évaporateur
2 -  Détendeur thermostatique
3 -  Valve d'aspiration, de remplissage et de mesure
4 -  Réservoir déshydrateur avec sachet dessicatif / filtre déshydrateur
5 -  Condenseur
6 -  Compresseur de climatiseur
  Nota
Les flèches indiquent le sens d'écoulement du fluide frigorigène.

Configuration du circuit frigorifique
...

Circuit frigorifique avec étrangleur et réservoir collecteur
1 -  Compresseur de climatiseur 2 -  Condenseur 3 -  Étrangleur ...
