Nota| Avant de débrancher la batterie, il faut demander le code antivol pour les autoradios qui en sont munis. |
| Le contact d'allumage étant coupé, déconnecter la tresse de masse de la batterie. |
| → Équipement électrique; Groupe de rép.27. |
| En cas de rebranchement de la batterie, tenir compte des indications dans le chapitre → Équipement électrique; Groupe de rép.27. |
| Enduire tous les paliers/roulements et les surfaces de contact avec de la graisse. |
| Apparier la graisse par le biais du → Catalogue électronique de pièces de rechange (ETKA). |

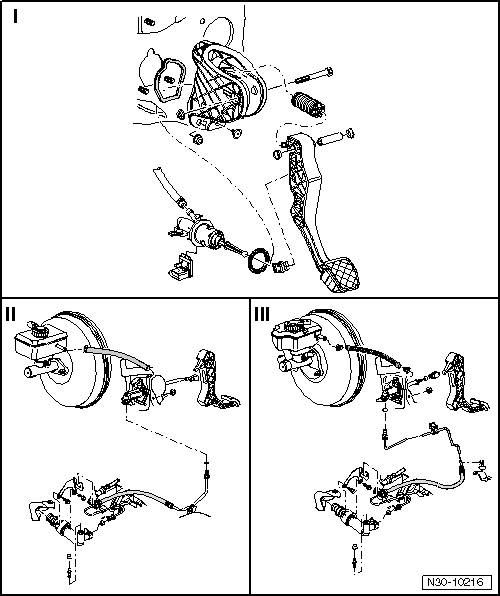

| I - | Pédalier : vue d'ensemble du montage → Chapitre |
| II - | Système hydraulique : vue d'ensemble du montage (véhicules à direction à gauche) → Chapitre. |
| III - | Système hydraulique : vue d'ensemble du montage (véhicules à direction à droite) → Chapitre |
Pédalier : vue d'ensemble du montageMonogrammes arrière : cotes - GTI et R32
1 -
Cote a = 50 mm
De l'arête extérieure du hayon jusqu'au monogramme.
2 -
Cote b = 90 mm
Du bord inférieur du hayon jusqu'au bord inférieur du monogramme.
...
Insonorisant : dépose et repose
Dépose
-
Retirer les agrafes de retenue -1- (10
unités) de l'insonorisant -2- avec le
levier d'extraction -80-200-.
-
Retirer l'insonorisant -2- des trous
oblongs.
Repose
-
Faire glisser l'insonorisant -2- sou ...
Bague-joint d'arbre à bride gauche : remplacement
Outillage spécial, contrôleurs, appareils de
mesure et auxiliaires nécessaires
Outil à usages multiples -VW 771-
Crochet d'extraction -VW 771/37-
Poussoir -T10082-
Clé dynamométrique -V.A.G 1331-
DÃ ...
