Revue Technique Automobile Volkswagen Golf 5 / Climatiseur avec fluide frigorigène R134a / Circuit frigorifique - Généralités / Valves de remplissage pour raccords rapides de la station de service automatique pour climatisation sur le circuit frigorifique / Valve de remplissage côté haute pression

  Nota
Clé dynamométrique -V.A.G 1783- avec "cliquet enfichable 1/4" -VAS 6234-
Douille -T10364- appropriée pour desserrer l'obus de valve → fig.

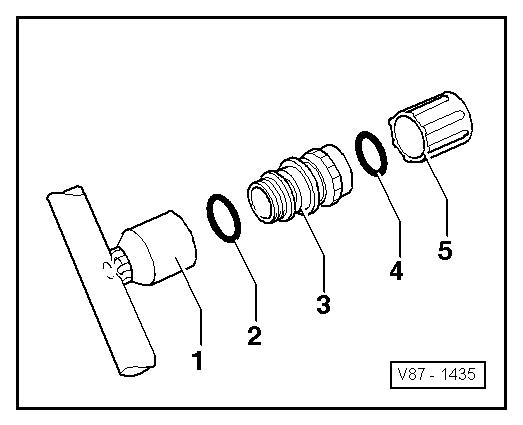

1 -  Socle avec filetage ou taraudage
2 -  Joint torique : 10,8 mm ; 1,8 mm ; repérage : noir ou coloré
3 -  Valve avec filetage extérieur M12 x 1,5 mm et gorge pour joint torique (7 +- 1 Nm)
4 -  Joint torique pour capuchon : 10,8 mm ; 1,8 mm ; repérage : noir ou coloré
5 -  Capuchon

Valve de remplissage avec valve bicorps
  Nota Clé dynamométrique -V.A.G 1783- avec "cliquet enfichable 1/4" -VAS 6234- Douille -T10364- appropriée pour des ...

Valve de remplissage côté basse pression
  Nota Clé dynamométrique -V.A.G 1783- avec "cliquet enfichable 1/4" -VAS 6234- Douille -T10364- appropriée pour des ...
