Revue Technique Automobile Volkswagen Golf 5: Unité de réglage du volet d'air frais, de recyclage d'air et de pression dynamique : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Chauffage, climatiseur / Climatiseur / Climatiseur à régulation automatique " Climatronic " / Unité de réglage du volet d'air frais, de recyclage d'air et de pression dynamique : dépose et repose

Dépose

-  Déposer le servomoteur de volet d'air frais, de recyclage d'air et de pression dynamique -V425- → Chapitre.

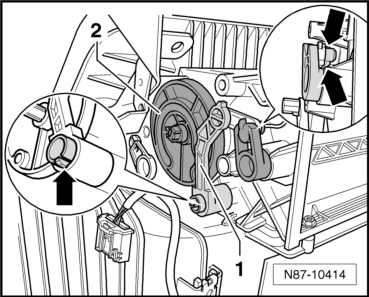

-  Détacher les crans -flèches- du levier de réglage -1-.
-  Retirer le levier de réglage de la came sectorielle.
-  Retirer la came sectorielle -2- du boîtier d'entrée d'air.


Repose

  Nota
Lors de la mise en place de la came sectorielle, veiller à ce que le doigt de guidage du levier de réglage du volet de pression dynamique se trouve dans la gorge.

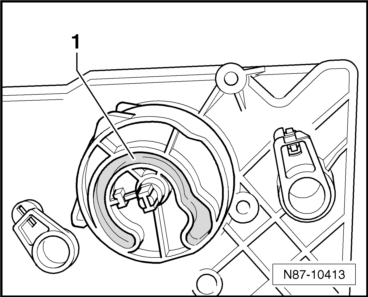

-  Mettre en place la came sectorielle -1- sur le boîtier d'entrée d'air.
  Nota
Veiller à ce que le doigt de guidage du levier de réglage du volet de recyclage d'air se trouve dans la gorge de la came sectorielle.
-  Mettre en place le levier de réglage et l'encliqueter.
