Revue Technique Automobile Volkswagen Golf 5: Plafonnier avant -W1- : remplacement

Revue Technique Automobile Volkswagen Golf 5 / Equipement électrique / Feux, lampes, commutateurs int.,protection antivol / Plafonniers et commandes dans le ciel de pavillon / Plafonnier avant -W1- : remplacement

Outillage spécial, contrôleurs, appareils de mesure et matériel nécessaires

Coin de démontage -VAS 3409-
  Nota
Pour la dépose et la repose de composants situés bien en vue (commandes, caches, revêtements, etc.), recouvrir de ruban adhésif de commercialisation courante les zones sur lesquelles on prend appui pour faire levier avec un outil (cale de démontage -VAS 3409- ou tournevis).
Dépose :
-  Couper le contact d'allumage et mettre tous les consommateurs électriques hors circuit.

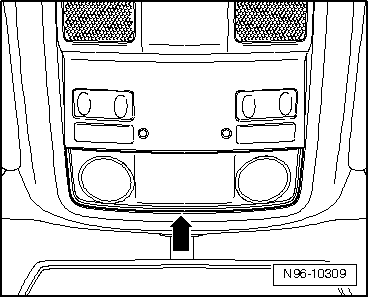

-  Extraire avec précaution le verre diffuseur du plafonnier -flèche- en faisant levier avec la cale de démontage -VAS 3409- ou un tournevis.

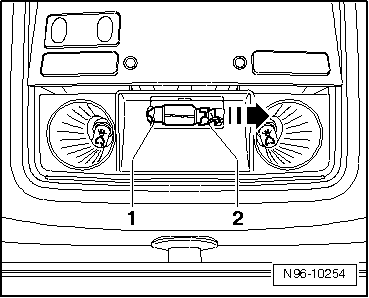

-  Enfoncer la languette de contact -1- du plafonnier sur le côté -flèche- et retirer la lampe navette -2- munie de la languette de contact du plafonnier.

-  Retirer la languette de contact -flèche- de la lampe navette défectueuse.
-  Enficher la languette de contact sur la lampe navette neuve (12 V, 10 W).
Repose :
La repose s'effectue de façon analogue, dans l'ordre inverse de la dépose.
