Revue Technique Automobile Volkswagen Golf 5: Filtre de fréquence pour modulation d'amplitude (AM) : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Communication / Systèmes d'antennes / Filtre de fréquence pour modulation d'amplitude (AM) : dépose et repose

Sur la Golf berline, le filtre de fréquence pour modulation d'amplitude (AM) est monté au milieu du hayon.
Sur la Golf Plus, le filtre de fréquence pour modulation d'amplitude (AM) est monté dans la partie gauche du hayon.
Il permet d'éviter que les signaux d'antenne ne fassent court-circuit avec la masse.
La dépose et la repose décrites ci-après sont valables pour la Golf berline ; elles s'appliquent par analogie aussi à la Golf Plus.


Dépose :

Avant de débuter les travaux de montage, exécuter les points suivants :
-  Couper le contact d'allumage, mettre hors circuit tous les consommateurs électriques, puis retirer la clé de contact.
-  Avant de déposer de filtre de fréquence, déposer la revêtement de hayon → Carrosserie - Travaux de montage à l'intérieur; Groupe de rép.70.

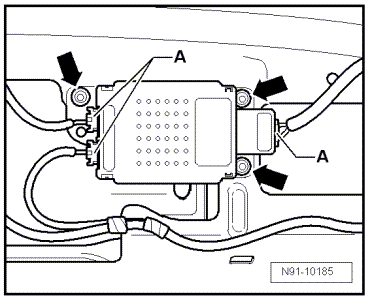

-  Dévisser les vis de fixation -flèches-.

-  Déverrouiller les trois connecteurs et les débrancher. Tirer pour cela légèrement chaque clip rouge -A- hors de sa fiche et déverrouiller le verrouillage situé dessous.
-  Retirer le filtre de fréquence.


Repose :

La repose s'effectue de façon similaire dans l'ordre inverse !
