Revue Technique Automobile Volkswagen Golf 5: Unité de commande du volant de direction : dépose et repose
La dépose et la repose des blocs de touches droit et gauche sont identiques.
Dépose :
| - |
Déposer le sac gonflable de volant de direction. |
| - |
Déposer le module de sac gonflable côté conducteur
→ Carrosserie - Travaux de montage; Groupe de rép.69. |
|
|
|
| - |

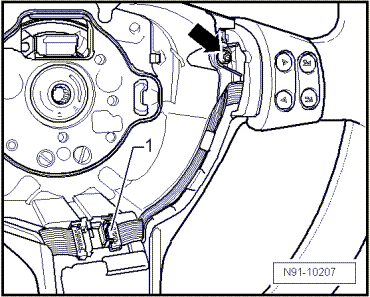

Débrancher le connecteur -1-. |
|
|
|
| - |
Dévisser la vis -flèche-. |
| - |
Extraire le bloc de touches. |
|
|
|
Repose :
La repose s'effectue de manière similaire, dans l'ordre inverse de la dépose.
Le volant multifonction permet de commander certaines
fonctions du système de communication et du régulateur de
vitesse à partir du volant de direction.
...
Dépose :
-
Déposer le sac gonflable de volant de direction.
-
Déposer le module de sac gonflable côté conducteur
↠...
