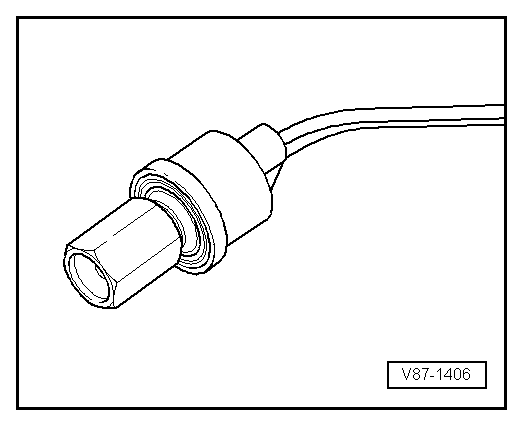

Revue Technique Automobile Volkswagen Golf 5: Contacteur haute pression du climatiseur -F23

Revue Technique Automobile Volkswagen Golf 5 / Climatiseur avec fluide frigorigène R134a / Circuit frigorifique - Généralités / Contacteurs et transmetteurs du circuit frigorifique et raccords correspondants / Contacteur haute pression du climatiseur -F23

Fonctionnement :
Commute le ventilateur de radiateur à la vitesse supérieure en cas d'augmentation de la pression dans le circuit frigorifique (env. 16 bars).

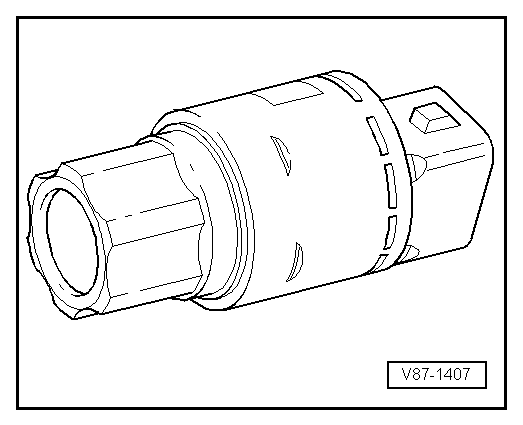

Contacteur haute pression pour embrayage électromagnétique -F118
Fonctionnement :
Met le compresseur de climatiseur hors circuit en cas de surpression dans le circuit frigorifique (env. 32 bars).


Contacteur basse pression pour circuit frigorifique -F73

Fonctionnement :
Met le compresseur de climatiseur hors circuit en cas de chute de pression dans le circuit frigorifique (env. 2 bars).

Contacteurs et transmetteurs du circuit frigorifique et raccords correspondants
  Nota Pour les pressions d'intervention, la pose et la dépose des contacteurs, leur disposition et leur exécution prière de se reporter au circuit fr ...

Raccords avec valve pour contacteurs du circuit frigorifique
  ATTENTION ! Il y a risque de gelure. Du fluide frigorigène s'échappe si le circuit ...
